完全共轭匹配后的输入反射系数是否理论上为0
录入:edatop.com 点击:
有点纠结了,如果是,这个理论上如何推导呢。感谢达人指点一下大致方向
是的,可以根据阻抗变换公式求出输入端口的阻抗,据此求出输入端口的反射系数为0,对应的驻波比为1,则可知理论上无反射。可以选择带内的一个频点进行匹配与计算。
若信号源与负载共轭,貌似阻抗变换用不上吧,定义资用功率时有

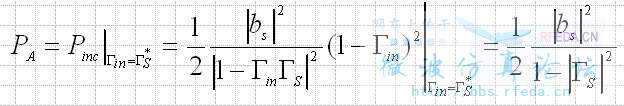

最大功率传输下资用功率实际上还是与共轭时的源反射系数有关呐,
难道直接可以说资用功率就是信号源提供功率的一半?
谢谢你的回复,之后我又查了下资料,如果源阻抗为复数,共轭匹配实际上还是存在反射的。而无反射匹配是要求Zs=Zl的,只有源阻抗为纯阻抗时,二者才等同。
这个很简单 如果共轭匹配 如果源和负载有一个不是纯阻的 那么根据公式 反射系数=(Zl-Z0)/(Zl+Z0) 的 设源阻抗 =1+i, 负载阻抗=1-i,推出反射系数是复数 -0.5i 那么反射系数模值为0.5 这还用查资料么 自己多动手算就OK了 共轭匹配是为了功率牺牲了一些反射匹配
