放大器制作负载牵引设计LOAD_PULL问题
录入:edatop.com 点击:

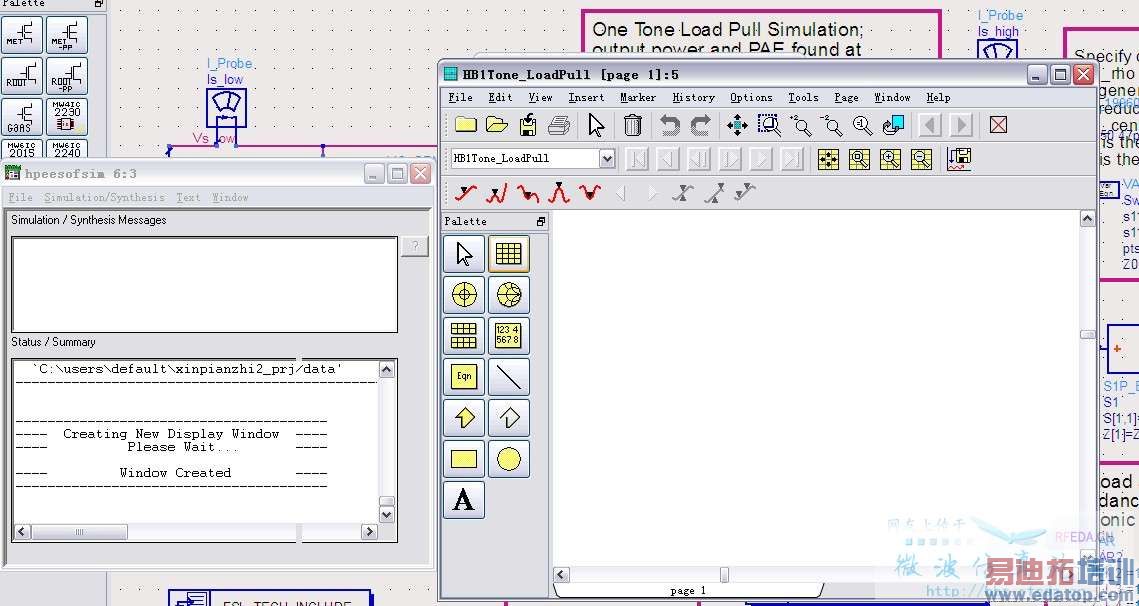

求助各位大大们,小弟现在在做放大器用的是MRF9045S现在做到LOAD_PULL,有问题请教。在执行菜单文件DesignGuide --Amplifier体跳出下图
之后替换元件如图

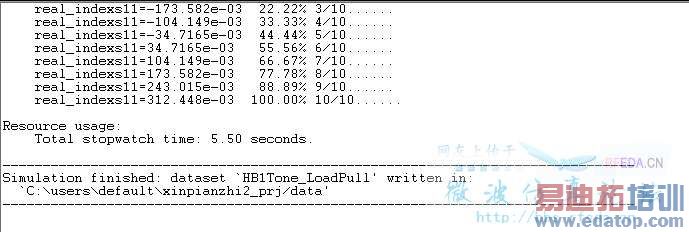

在仿真,
,为何眉宇 。DDS 的图像出现啊,弄了3天还没出来。。求救啊,在这样下去非的被指导老师拆了不可,问他他说他也不会。你不会你也别给我这种题目啊
之后替换元件如图
在仿真,
,为何眉宇 。DDS 的图像出现啊,弄了3天还没出来。。求救啊,在这样下去非的被指导老师拆了不可,问他他说他也不会。你不会你也别给我这种题目啊
不是仿真正常结束了么?到底是什么问题?

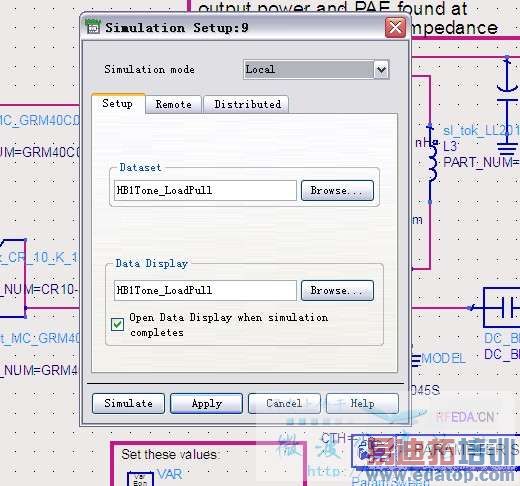

点simulate>simulate setup勾选Open data display when simulation completes,再仿真结束后就有显示了。

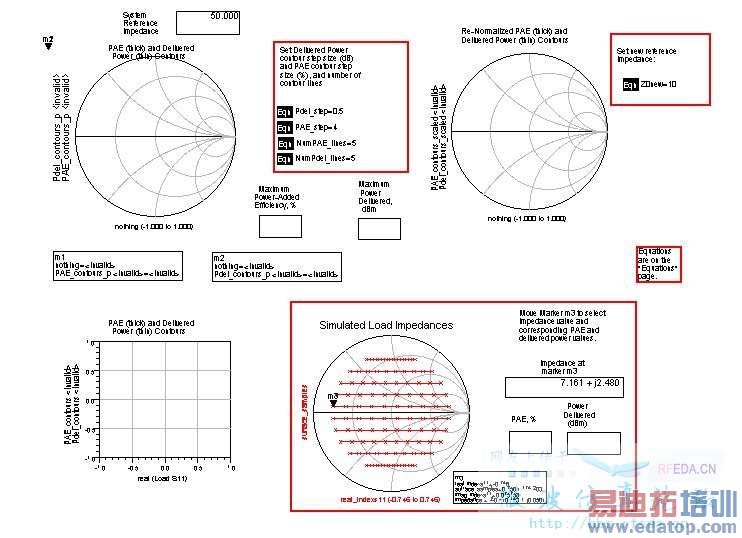

非常感谢但是按照你的方法又出问题了问题如图。。
.DDS的图里面杂事可能空白一片啊
我也是这个问题啊。纠结的很不知道怎么弄,高手求救
在主窗口打开你的图形窗口就可以看到。
···一片空白你要加入图框啊··不加入图框怎么给你表示啊··点击左边矩形框就可以显示图了
你做的是功放吧,注意你的PAE的值··一般功放比较关注这个,调整阻抗值使你的PAE比较高应该就行,不过还得看你的放大器是哪种类型的··看下漏极输出电流电压波形啊
我就是设计功放的,谁有更加详细点的资料没,有的话给我发一份啊!感谢万分!
邮箱:fpga88@163.com
我改变元件后。仿真出来这个样子,这样没有图形出来啊,高手求救!
到底什么意思
