请教图中的L1,L2如何确定?

录入:edatop.com    点击:
最近在仿真一篇论文,论文的题目是:Phase-Conjugated Arrays Using Low Conversion-Loss Resistive Phase-Conjugating Mixers and Stub-Loaded Patch Antennas



如上图所示的L1,L2怎么确定?
论文中这么说的。
For the LO network, the two quarter-wavelength open-circuit stubs at 5.8 and 17.4 GHz provide a return path for RF signal and reactive terminations for the image signal (with the frequency of GHz), respectively, and hence, provide a zero resistive path of input impedance of the LO network, while the twelfth wavelength short-circuit stub at 11.6 GHz provides a passband for the LO signal. The transmission lines with lengths and are turned to provide a suitable reactive (imagery) part of input impedance of the LO network.
意思是不是是说要把阻抗的虚部去掉?怎么做到呢?



这几天分析了一下这个图,自己得到一下结论:1,下面两个四分子一波长的是为了抑制从右端反射来的5.8GHz和17.4GHz的镜像频率。2,上面的十二分子一波长的线是为了LO(f=11.6GHz)的S11。进行了一下优化,比较盲目的设置了中间横着的两个连接线的长度。图像结果轮廓接近了。
不过今天做RF口的网络,一直得不到比较接近的图像。
RF网络如下图:



要达到的S参数的图如下

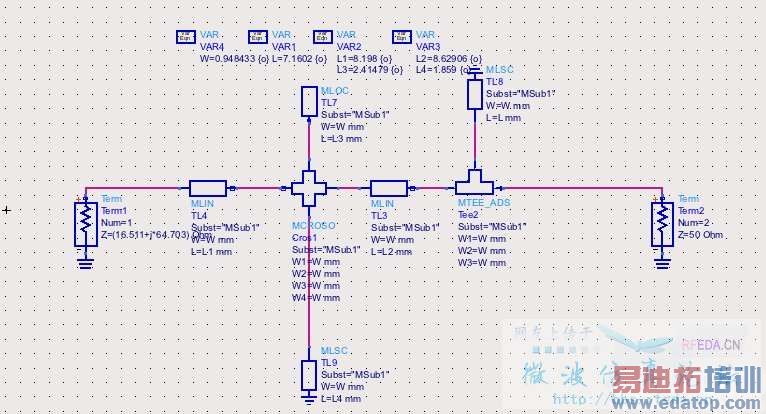

ADS电路图如下



有人能帮忙分析一下么?
lincalc计算结果
11.6GHz 半波长 W=0.988347mm L=7.144510mm
5.8GHz 六分之一波长 W=082548 L=4.799180
17.4GHz 四分之一波长 W=1.00212 L=2.36460
TL3,TL4连接线长度未知.....
还是回到了那个问题,着两个该怎么计算?



有没有人知道这个问题,讨论一啊!已经好几天了都没做出来。
