ADS中如何把Layout设计的天线导出为原理图的元件？

录入：edatop.com 点击：

我在Layout窗口下设计了一个PCB天线，仿真完成之后，打算导出为一个元件，在带到整个电路的原理图中进行仿真。

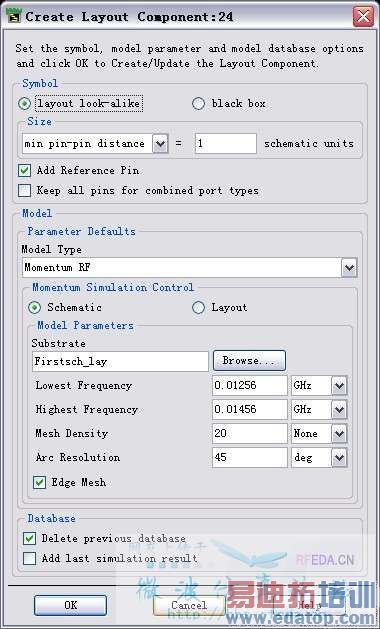

点击Momentum->Component->Create/Update之后，也显示了创建完成。可是我在原理图窗口里，Insert->Component->Component Library里却找不到我设计的那个天线。
望各位帮忙看看，是我的方法不对吗？初次接触ADS，了解的甚少。

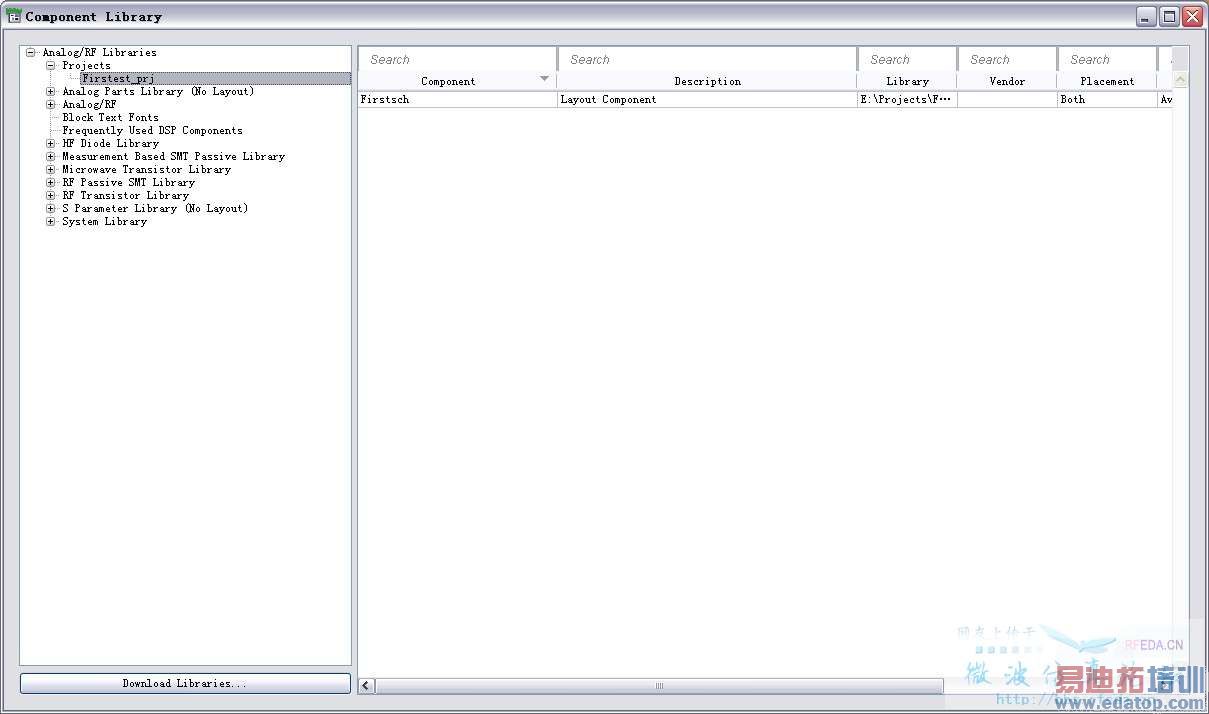

方法没错啊，FirstSc应该就是你创建的元件

但是现在一点击Place Component，就弹出错误提示，不知道是怎么解决了。

开一个新的原理图，然后添加这个元件。

嗯，谢谢了，我发现这个问题了，不能在自己的那个原理图里调用自己的组件。
