混频器设计中如何实现二极管到微带线的匹配?
录入:edatop.com 点击:

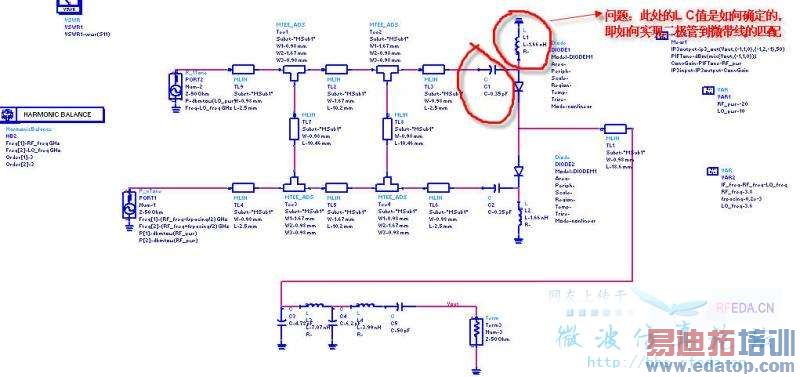

我在做《ads应用详解》陈艳华著,第14章节,混频器的设计与仿真中,遇到了以下问题。二极管到微带线的电容电感是怎样给出的。见下图。教材中直接给出了数值,我实在是搞不明白啊。还请大侠们多多帮助哈!附件中有工程文件
我也想知道啊
请高手帮助一下哈。感谢。
无人帮助啊!高手去哪里了?
我尝试回答一下
下了坛内的这本书,简单看了一下。
那部分作为匹配电路,根据这个设计来看,一般来说最后对匹配进行优化。
只要优化 VSWR (工程文件已经给出),或者 S11 ,就可以得出最好的 C L值 了 。
个人的意见是直接优化 S11就可以了,因为定义简单直接,一般来说为了达到匹配,定S11 在 3.8G达到 -100 或者 -200
得出的结果 一般都在理想程度了。
另外匹配电路并不一定非要这个结构,当然针对确定的情况,总有一个匹配电路结构就简单直接,ADS里面那部分先用 smith匹配网络来代替等都应该可以,然后根据 优化的 smith 匹配网络再定 匹配电路的具体结构 。
太感谢了,前面的.我尝试一下.
希望高手多指点
今天也仿真到这个了,学习一下!
