用ADS仿一个平行耦合微带滤波器求助
录入:edatop.com 点击:

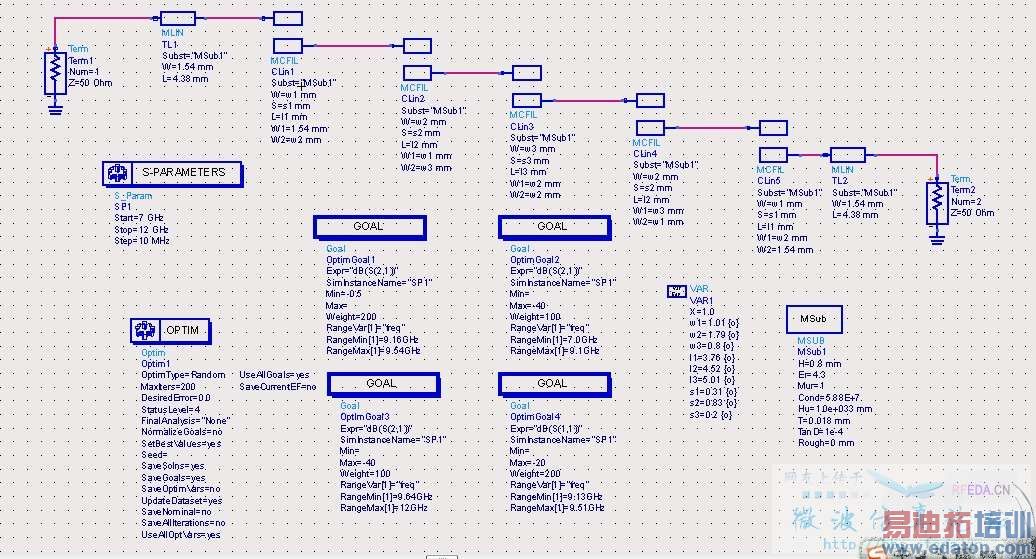

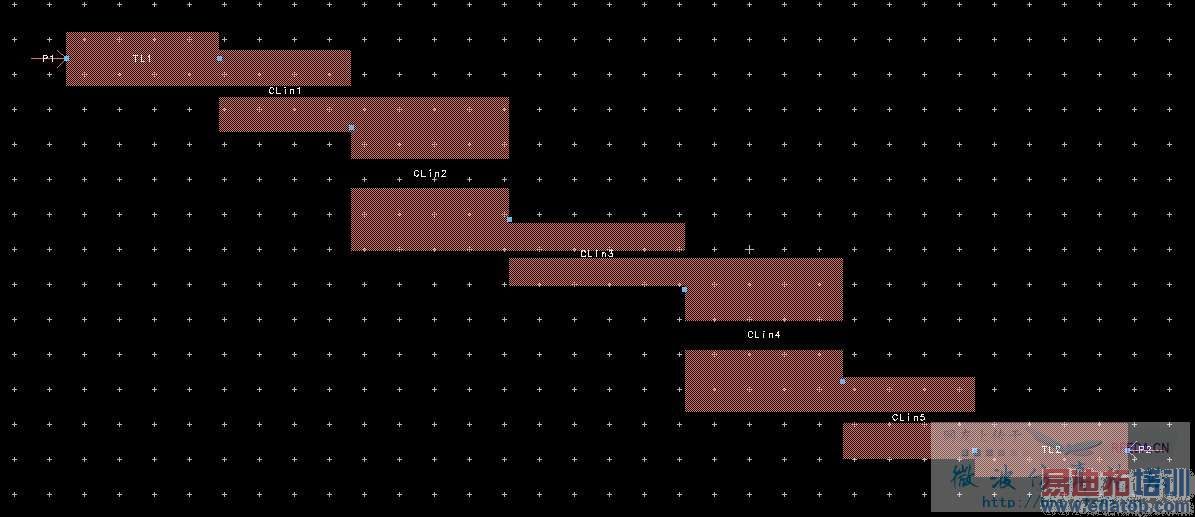

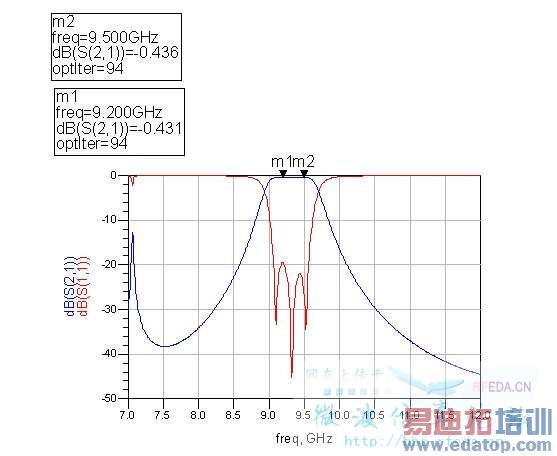

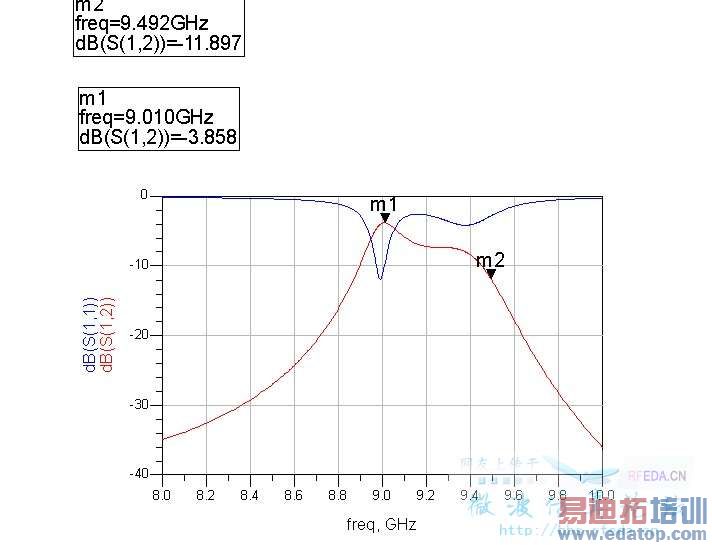

的例子仿真一个微带带通滤波器,通带9.2到9.5GHz,带内损耗小于-0.5,带外7到9.2GHz衰减-40dB.从拓扑图到仿真图都很顺利,为什么出了版图,然后矩量法仿真会出现很大的变化,看了些论文还是找不到解决的办法,希望高手们能给点指教,新手拜上。
拓扑图7G后面那个点是不是失谐了啊,应该是拓扑图的参数就不对
最好是把工程文件传上来
具体才能帮你看看
凭空很难说清楚问题之所在
恩,大家都run一下,一起找原因
工程文件附上了,高手大大们帮看看。谢谢啦
吐血,你这是什么工程文件啊!!1
不好意思哈,是这个,不好意思
版图在ADS2009U1跑出来的结果和你提供的图片数据数据很接近。
具体俺找找原因。
请高手一起参与指导。
谢谢了,
滤波器如果结构是对称的,实际的物理参数应该是s3>s2>s1,也就是说中间耦合是最弱的,这样的拓补才是正确的。
