怎么制作多层射频板？

录入：edatop.com 点击：

各位前辈们好，我有2个问题想请教（以下问题，不包括天线，只讨论微带线）
1：射频中的信号线是微带线（微带线就必需有一层接地，然后有一根线走信号，因为微带线是双线传输线）。如果2层板，比较好办，把下层全部接地，上层走线，这个我理解。如果是多层板呢，是不是应该这么分层（比如4层板）：微带线—地—地—微带线，中间2层是地，顶层和底层是微带线？
2：ADS中层的定义问题？ADS的layout中只有cond和cond1，是不是就意味着layout中的地层只能有2个？根据微带线的结构，是不是就只能做4层板？
以上问题可能很肤浅，各位前辈不要见笑！

有多层板的，和低频的一样，就是要多多考虑EMI

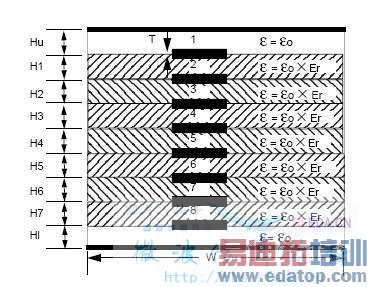

很直观的解释

感谢高手的无私指点，我好好想想！

好东西，收藏

好东东哈，学习一下。谢谢了哈

学习一下。。。。。。

正好用得着，正准备做我的第一块射频PCB板子--关于接收机的
谢谢，努力学习，加油中

我做过的四层板:
四层依次为：射频信号--地--电源--地，在第三层不够用的情况下在第二层中也可以走几根电，但是不要过多

为什么要做成顶层和底层都是微带线的？这样不好吧。为了减小板的面积？
我觉得你这种没必要做四层板，扩大一下板子的面积都做两层就够用了。
接收机中并不是都需要用微带板吧
