ADS初步完成布局后，怎么走线?
录入：edatop.com 点击：

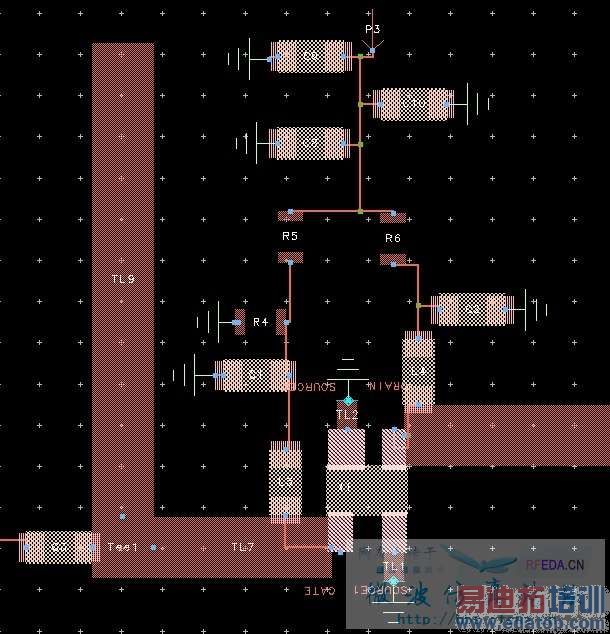

学习ADS中遇到的问题，从原理图“generate/uplate layout”之后，分立器件之间的连线怎么处理成，是要在原理图中处理还是版图中直接变成微带线，另外，接地和过孔也不会，请问该怎么设置？
请问大家怎么弄的，谢谢大家
你不是用的徐新福的那本书，那个布局需要在layout中重新画，微带线也要重新画，对于过孔，先在cond层画一块铜层，再选择过孔层画过孔就行了。
嗯，好的，我试试。。。
其实ADS里自带Example，照里边的例子搞一下就行
学习一下，，，，，，，，，，，，，
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习易迪拓培训专家讲授的ADS视频培训课程。
