ADS里创建元件封装

录入:edatop.com    点击:

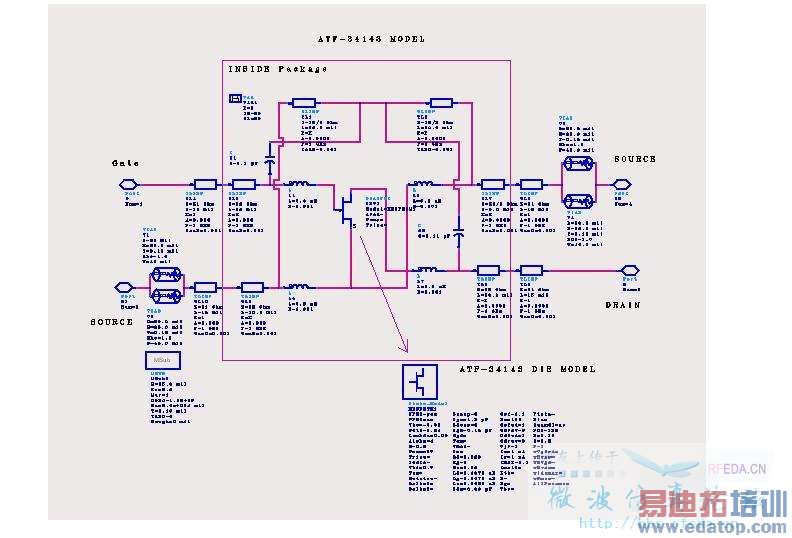

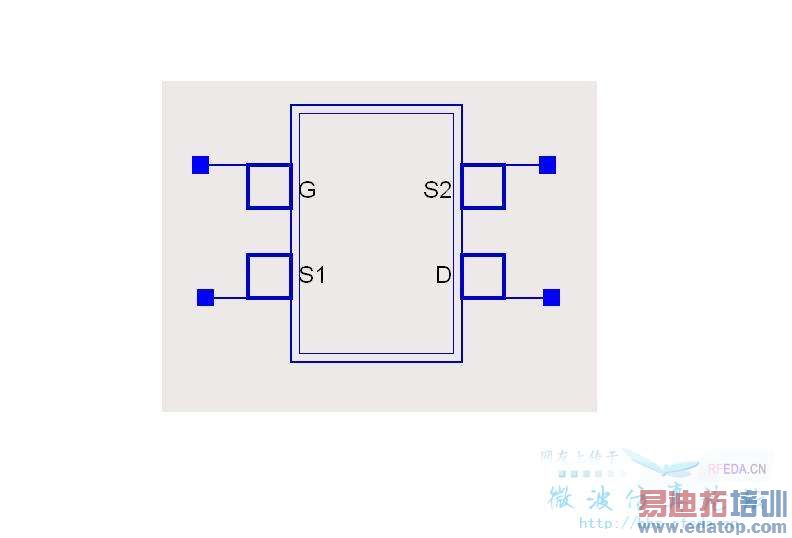

大家好啊,我从网站上下了ATF34143的ADS modle,如下图,我想要用它创建一个封装,因为它是一个4个脚的FET,在ADS里没有现成的内建符号,所以我想自己画一个(这个我也知道,是在view->create/edit symbol里进行的),symbol也创建好了,可是把这个symbol保存在哪里呢?然后我可以在做封装的时候选择它?(我知道对于用现成的ADS内建符号的,就直接在file—>design parameter里进行)





自己顶下,请知道的人告诉我啊,谢谢了



上传ATF34143 ADS Modle



??我上传的模型呢?



再试一次。。怎么做什么都不顺呢。



附件已经坏损



<P>大致的过程是这样的:</P><P>1. 为你的原理图上的器件创建版图封装 (在Layout界面,别忘了加上端口Port)。完成后存盘,如mylayout.dsn</P><P>2. 回到原理图窗口,在你的subnet原理图中(你的subnet中也应该有Port,而且和Layout中的对应),点击File -> Design Parameters...在library name中选 * 就可以,Artwork下Type选 Fixed,name栏敲入 mylayout(你建好的封装的名字,不加后缀)。然后点击 Save AEL file,再点击OK 完成!</P><P>3. 新打开一个原理图窗口,放上你的subnet元件,然后点击Layout菜单,点击Generate/Update Layout... 看看转过来的版图中有没有你想要的封装? </P><P>哈哈!祝你幸运!</P>[br]<p align=right><font color=red>+3 RD币</font></p>
其他地方看到的,已试过,可以用!
