PA中降低不需要的频段的增益
录入:edatop.com 点击:

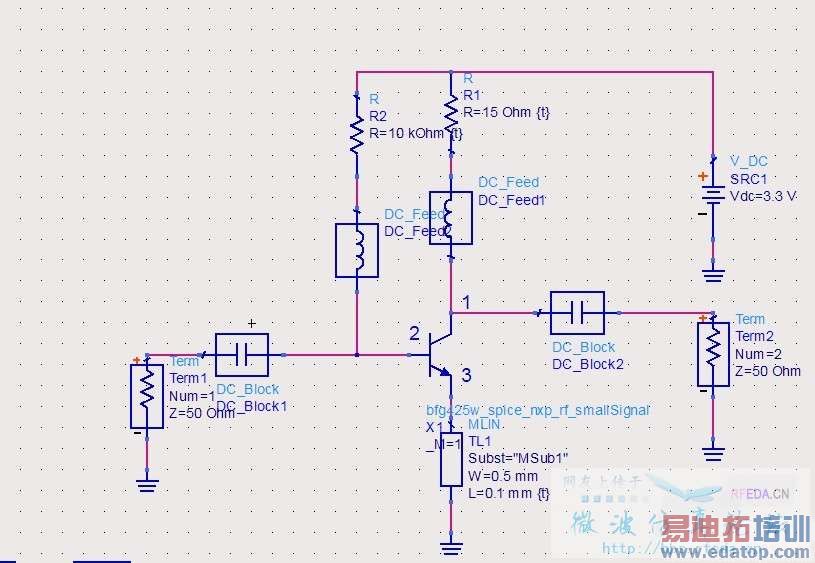

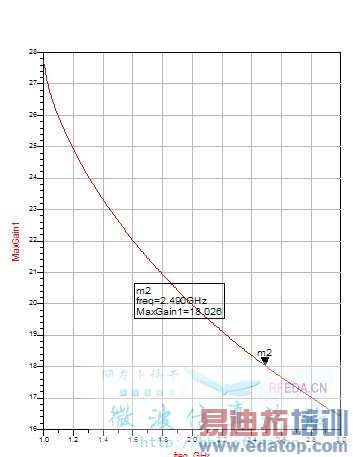

本人现在用NXP的BFG425W仿真PA。工作频段为2.42.5GHz。现在观测最大增益时,发现11.6GHz处的增益比工作频段的增益高了最少8dB。我担心会产生自激,尝试了加反馈的方法来降低低频增益,但是效果不明显,想请教大家是否还有其他手段?
这个是肯定的,管子的增益就是低频段的增益比高频段要高,一般只要管子处于无条件稳定,就不会产生自激,如果要降低低频段的增益的话,可以考虑失配的办法,即在工作频带匹配,在其他频段失配,这样也可降低增益。
好的,谢谢解答。
仿真的话可以考虑其他频段做一些失配,做产品可以做单元调试更为直接
