功率放大器仿真中,如何设置,仿真,显示ACPR

录入:edatop.com    点击:
想设计仿真一个用于CDMA 800MHz 的180W的3路Doherty射频功率放大器,前期仿真都已经做完了,1-tone和2-tone仿真都比较顺利,在进行CDMA调制信号的ACPR仿真中遇到了一些问题:

我参考的是网上流传甚广的《ADS2006A 仿真实验教程》
(设计一个用于 1900MHz GSM的RF 接收系统) 实验九. 最终系统和电路仿真 6.最终的包络仿真:CDMA源

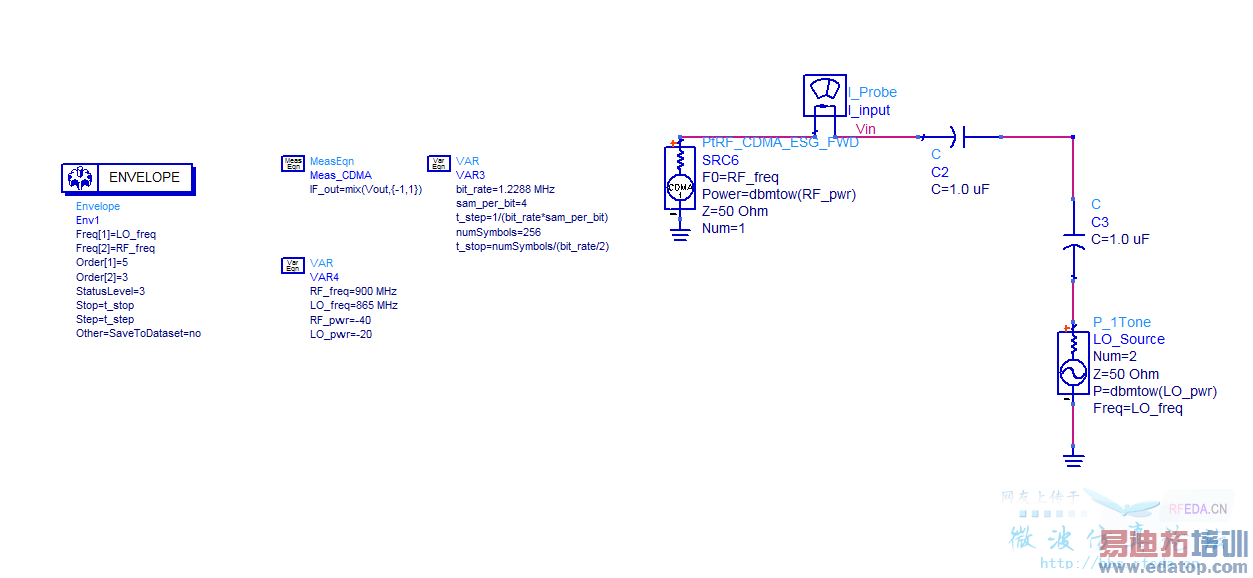

下图是我仿真使用的CDMA调制源和设置

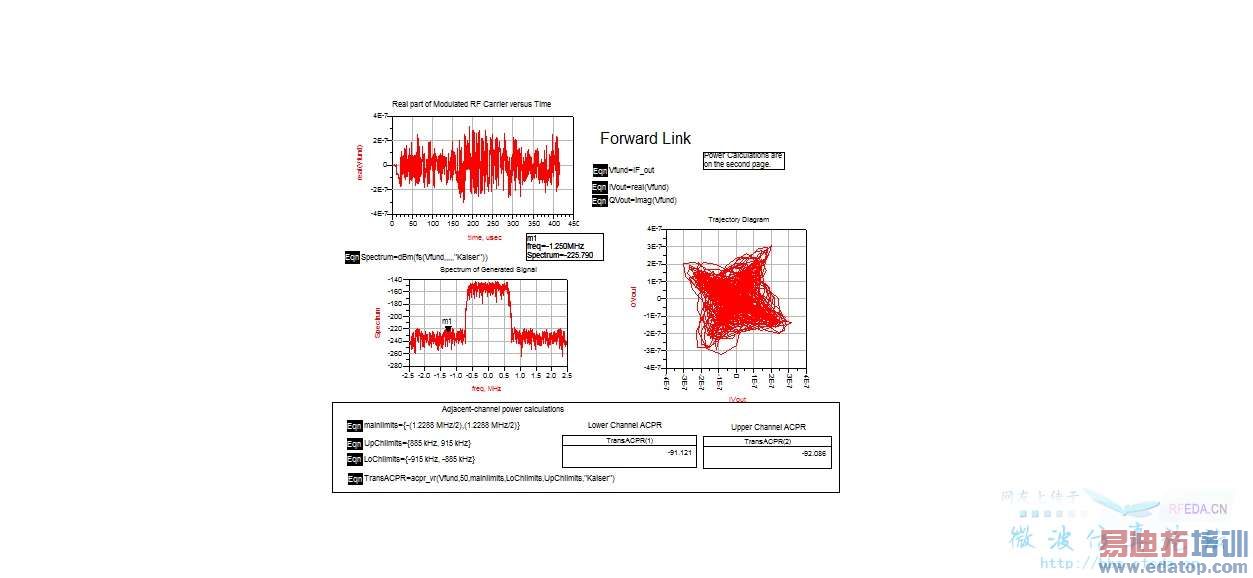

使用的模板是在ADS安装目录去找到下述文件:examples/Tutorial/ModSources_prj/IS95FwdLinkSrc.dds,以其做模板,仿真数据显示如下:

我的问题是:
1. 原理图中使用上述CDMA调制源时,RF功率只能设置为-40dBm,LO功率只能设置为-20dBm,如果功率设置改大,仿真总出错,百思不得其解,我如何才能将输入功率增加到使输出功率达到180W?
2.仿真数据显示中,左下图的Spectrum图里,ACPR快达到了-100dBc,功放的ACPR没见过那么好的啊?
3.按理说,应该是像实际测试一样,我直接使用了一个CDMA源就行了,但参考资料中还有一个LO源,不明白为什么?我试过去掉LO源,最后仿真结果就是空白的?
我猜想,应该是我使用的CDMA源有问题,并且仿真控件参数也设置不对,但不知道具体做法。
请大虾指点,我如何才能在Spectrum中仿真出满功率180W的CDMA信号频谱
