创建layout component
录入:edatop.com 点击:
layout component的好处是把一个元件通过layout来表示,这样在优化后可以直接生成PCB板送去加工。

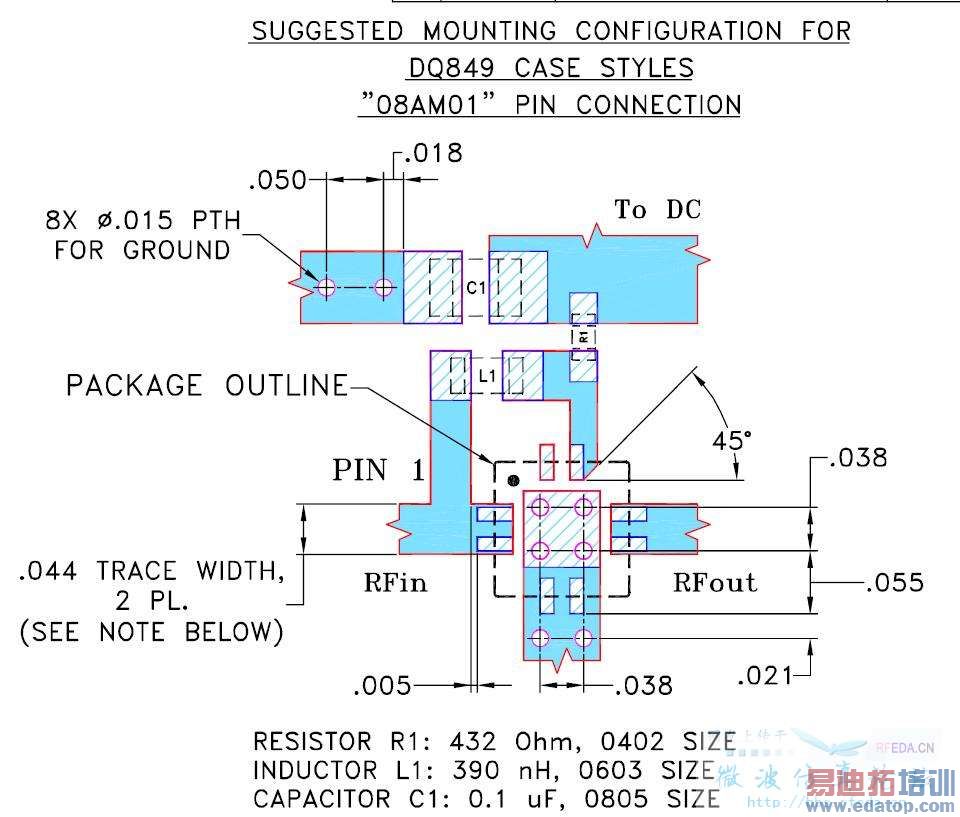

我选择了mini-circuit公司的一个低噪声放大器PMA5453+。从它的datasheet里能找到它的layout尺寸:
依照该layout说明在ADS的layout窗口下画出该LNA的layout图:
然后,
1.设置器件端口:1)在所有需要添加电阻电容电感,直流电源和射频输入输出口都添加上端口
2)通过momentum->ports->editor将除了射频输入输出端口外的所有端口设置成内部端口
2.设置基板参数:momentum->substrate->create/modify来设置
3.设置网格:momentum->substrate->setup
4.进行EM仿真:momentum->simulation->s-parameters先进行频率等设置,然后进行EM仿真
5.创建layout component:momentum->component->create/update来创建该元件的layout形式
创建完毕后,打开一个shematic window,在display component library list下的projects里就能找到刚创建的layout component。它的description就是Layout componet
将该layout元件拖到schematic窗口里,加上直流电源,电阻电容电感,射频输入输出s端口,LNA的S2P文件,就可以在schematic窗口下进行仿真了:

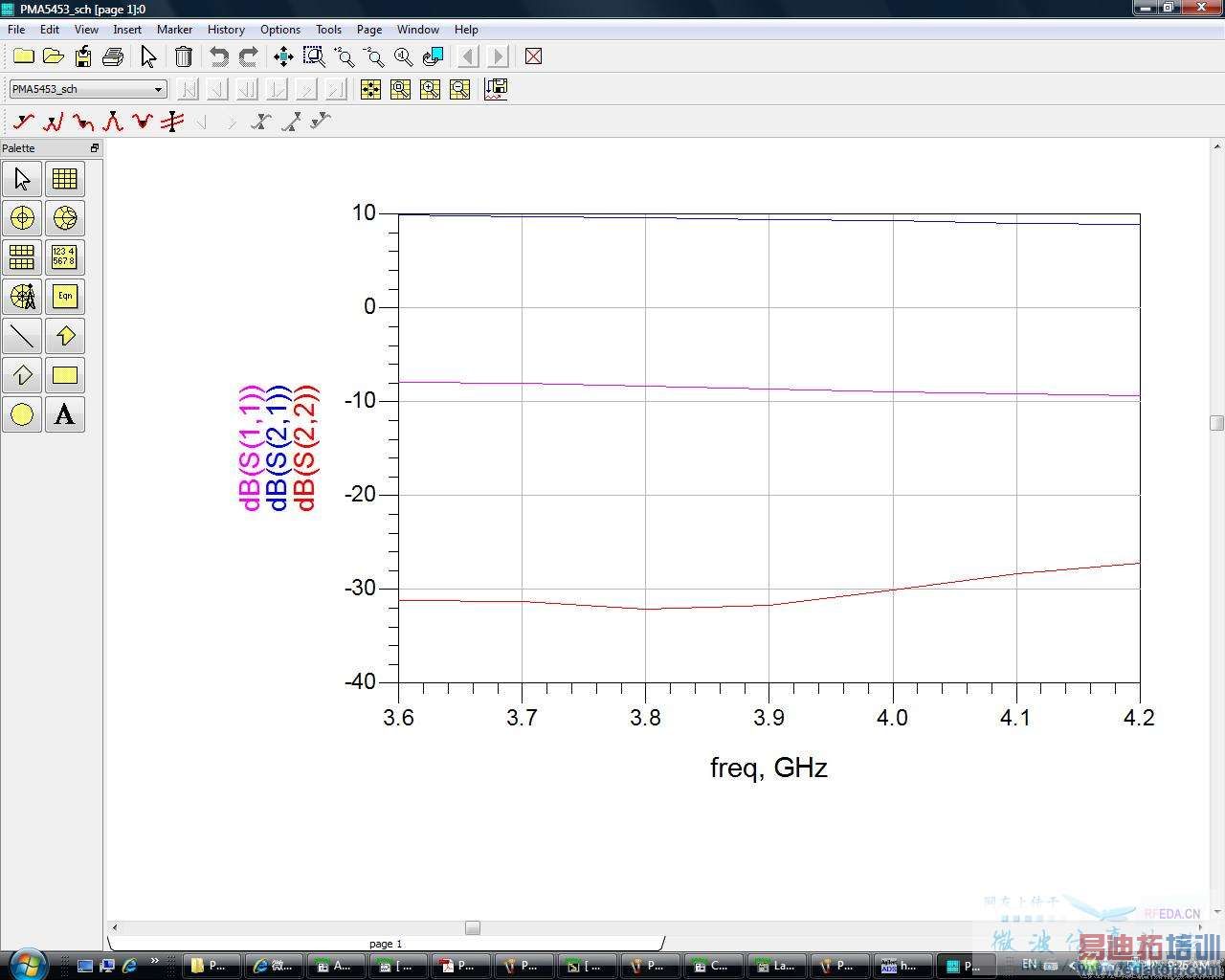

仿真结果如下:
由于这款LNA的s11比较差,在-6dB左右,当加上外围微带线输入端口后,其s11也只能达到-10dB左右。
我选择了mini-circuit公司的一个低噪声放大器PMA5453+。从它的datasheet里能找到它的layout尺寸:
依照该layout说明在ADS的layout窗口下画出该LNA的layout图:
然后,
1.设置器件端口:1)在所有需要添加电阻电容电感,直流电源和射频输入输出口都添加上端口
2)通过momentum->ports->editor将除了射频输入输出端口外的所有端口设置成内部端口
2.设置基板参数:momentum->substrate->create/modify来设置
3.设置网格:momentum->substrate->setup
4.进行EM仿真:momentum->simulation->s-parameters先进行频率等设置,然后进行EM仿真
5.创建layout component:momentum->component->create/update来创建该元件的layout形式
创建完毕后,打开一个shematic window,在display component library list下的projects里就能找到刚创建的layout component。它的description就是Layout componet
将该layout元件拖到schematic窗口里,加上直流电源,电阻电容电感,射频输入输出s端口,LNA的S2P文件,就可以在schematic窗口下进行仿真了:
仿真结果如下:
由于这款LNA的s11比较差,在-6dB左右,当加上外围微带线输入端口后,其s11也只能达到-10dB左右。
好东西,顶顶楼主
谢谢
顶楼主 高手
楼主高人啊
不错,标记下
不错,好东西
这算联合仿真。
