HB仿真放大器的时候会考虑到匹配吗?
录入:edatop.com 点击:

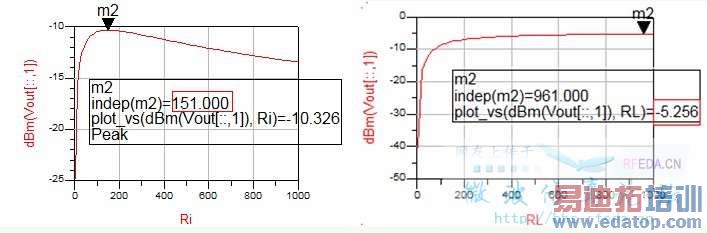

原理图的信号源是P_1tone,截图的时候忘记改过来了,第二个图是输出功率与信号源内阻(Ri)、输出电阻R 6(RL)的关系曲线,有点不明白输出功率随信号源内阻变化会是这样的曲线,大家能解释一下吗?不是应该50欧姆的时候得到最大的输出功率吗?
每天顶一下,希望大家提点一下
貌似我在这里提问都得不到回答。
再顶一下,大家节日快乐
源内阻与你的输入阻抗共轭时可以得到最大的输出功率,至于是不是50ohm,就看你的输入阻抗是多大了
从仿真曲线来看RL越大得到的输出电压越大,而输出功率应该是随着RL的变大先增大后减少,应该是考虑了RL取值对Vce电压摆幅的影响
至于有否考虑匹配带来的能量损失,如何去验证呢?
好熟悉啊,求解时
