怎样设计微波电路的偏置电路呀

偏置电路是集总参数电路，不是微带电路。
扇形微带线是用来旁路高频信号的，一般不在ADS里仿真，画板时直接添加上去即可。

扇形只是頻宽比較宽一點,其實只是4分之一波長而已,open經過二段4分之一波長的微帶還是open.
你可以自行先模擬偏壓電路,讓其高阻抗.

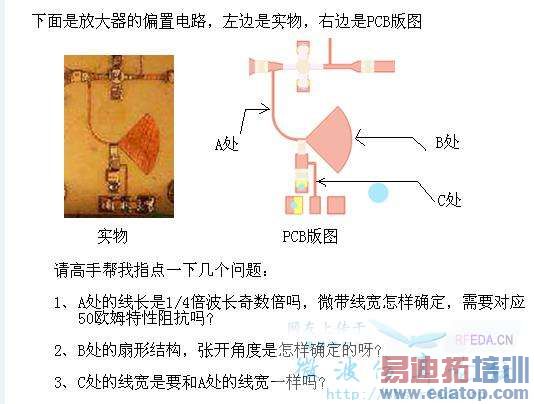

请大家继续看一下微带电路的偏置电路，麻烦大家帮我分析一下附件中的情况。

1.A處(細)的是4分之一波長,線阻抗為高阻抗,因為頻宽比較宽.
2.B也是4分之一波長,角度也是與頻宽有關,宽一點頻宽也比較宽,最大我有看過180度左右的.
3.C的宽度要求不高,只是一般高阻抗線Leakage比較小.
以上高阻抗線的宽度不能小於所能承受的電流.
你可以自己畫一下偏壓電路看線宽阻抗及長度對反射係數或總阻抗的影响.

還有,最好要問人的話,圖用附件jpg,大家可以看到,下載要浪費rf币的



多谢指点，我很有收获；太厉害了你，想加你QQ了！我还有个疑问：A处的线长与B处的长度相差很大，不像都等于1/4倍波长吧，何缘故？



不好意思,我沒有QQ,我只有MSN.
另外,沒有錯A及B不同長,但是都是4分之1波長沒有錯,因為不同阻抗時,波的波長就不同,你可以用算線宽線長的程式自行算一下就知道了.
一般都是高阻抗比較長一點點



高手啊




說高手,還不如加一點分給我,比較實際一點,哈
