工作点Vds=2V,Id=15mA的偏置电路
录入：edatop.com 点击：
小妹在设计直流偏置电路时，工作点应为Vds=2V,Id=15mA。有几个问题想求教一下大家：
1、若从理论上看，R1=(5-2)/0.015=200欧姆，但是若按照这个设置的话，Vds和Ids都不对。

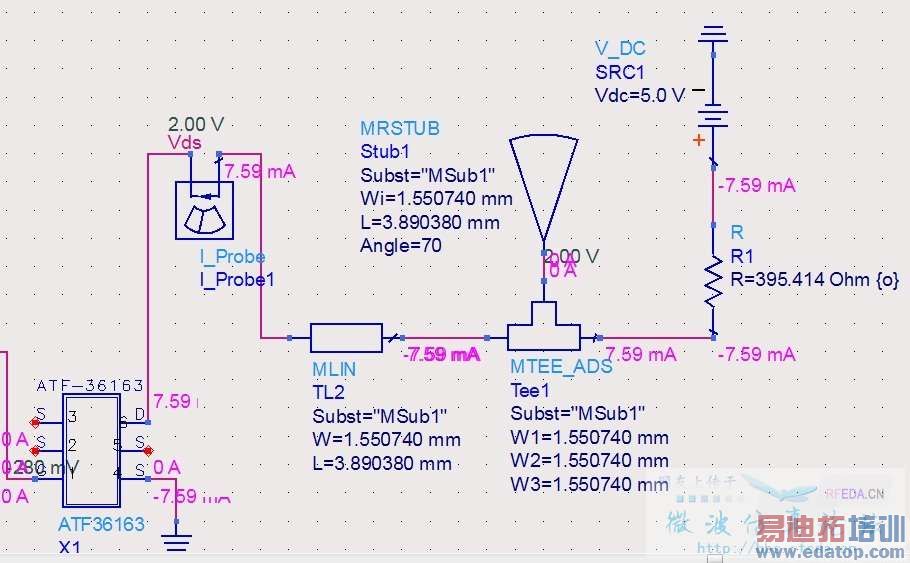

2、若采用优化，就是下图的形式，静态工作电压一致，但是电流只有7.59mA。
我想问一下，是我电路设置的不对吗？还是其他原因，有点搞不明白了 先谢谢大家的帮助
1、若从理论上看，R1=(5-2)/0.015=200欧姆，但是若按照这个设置的话，Vds和Ids都不对。
2、若采用优化，就是下图的形式，静态工作电压一致，但是电流只有7.59mA。
我想问一下，是我电路设置的不对吗？还是其他原因，有点搞不明白了 先谢谢大家的帮助
