S2P在ADS的电磁场仿真?

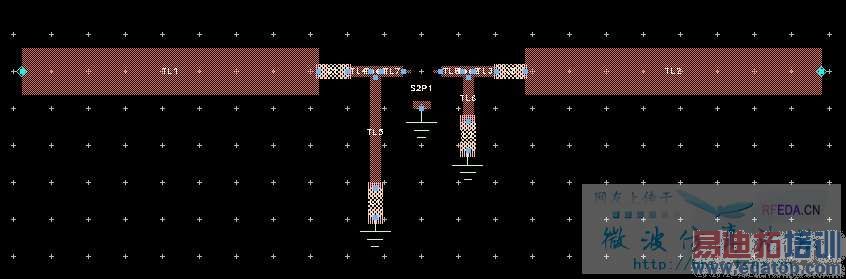

图中的地该怎么处理,怎么打孔到地?
求助
看来一些基本概念需要补习,S2P只是个双端口S参数矩阵,怎么会有版图?如果有版图,当然可以用电磁场仿真。ADS中现在应该可以有两类的场仿真引擎,一个是Momentum还有一个是3D,好像叫作EMDS。基于版图的场仿真,地可能有多种不同的处理方法:一个是当作理想地;一个是当作真实地。前者在衬底定义时可以考虑直接将地层定义为大地;或者在衬底定义中将之定义为金属层,再通过via(同样需要在衬底定义中指定)接到理想地,通常建议在实际接电源的地方打Via
谢谢哈
但上图是S2P生成的版图,只是在仿真momentum时出现如下错误呀该怎么改?
过孔设置不了?如图
S2P没有版图,能不能用其他方法使得S2P模型能够进行电磁场仿真, 请教
这是个值得探索的问题希望大侠给点意见
你老板牛逼!
S2P没法再momentum里面仿真的,不理解看看sch、layout协同仿真的介绍吧!
或者,看看我之前的回帖,相信你会说服你老板的。
你可以试试:
把已有的版图部分设置好连接到S2P器件的端口 -> 生成Layout Component -> 把Layout Component 放置到新的原理图a中 -> 把S2P器件放到原理图a中,并与刚才的放置的Layout Component 连接好 -> 在原理图a设置你想要的仿真器 -> 仿真
如果可以,请告诉我,谢谢
这种方法试了,出现了错误如上3楼的提示,仿真进行中断
我也遇到同样问题
