不等分功分器的仿真

录入：edatop.com 点击：

正在做一分二的不等分功分器，功分比1：2
做个二等分的到挺不错的，咋不等分的就这么难呢？
哪位能帮忙看看问题出在哪里，谢谢了

阻抗没有匹配好

请问有没有多节不等分的阻抗匹配公式呢？
我参考的是《微带电路》的公式，但有点不明白
匹配时的阻抗比比如是2，那么Zo是①端输入的阻抗50Ω，还是各段分支线并联之前各段的输入阻抗75Ω、150Ω
也就说计算得出归一化的Z1后，是乘以50还75、150？

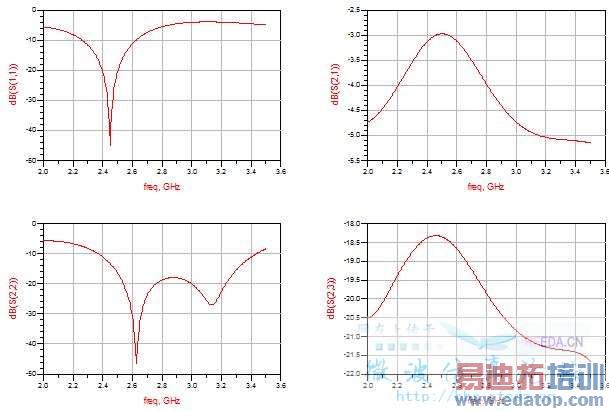

已上传我做的仿真，各个达人请帮忙看看

关于不等分功分器的仿真，来看看！

正在考虑这方面的问题，用经典的微带理论就可以，就是不知道有没有更加简单的方式！
