共基极组态放大的稳定电路(ADS仿真)
录入:edatop.com 点击:
大家好!现在要做一个以“BJT共基组态”为结构的单级放大电路。BJT管子为AT41411,偏置点设为:VCE=8V、IC=10mA,工作频率为2GHz。从ADS的S参数仿真结果来看,最大增益MaxGain=13.955,稳定系数StabFact=-0.937 <1。

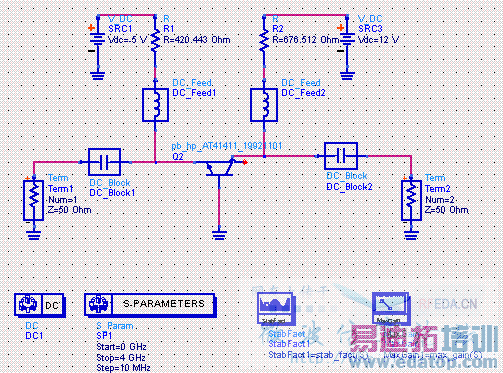

对于这样一个共基组态的电路如何设计其稳定电路(组态必须是共基的哦),在尽量保证增益的情况下,让其稳定放大信号。查了一些资料,似乎共基电路多用于振荡器,所以只能到本站上求助大家了。谢谢!(附上ADS原理图和仿真结果,再附上ADS文件)
对于这样一个共基组态的电路如何设计其稳定电路(组态必须是共基的哦),在尽量保证增益的情况下,让其稳定放大信号。查了一些资料,似乎共基电路多用于振荡器,所以只能到本站上求助大家了。谢谢!(附上ADS原理图和仿真结果,再附上ADS文件)
顶!有了解的大侠 多帮忙 留言啊 谢谢!
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
