ADS momentum warning：parallel plate mode found above f

warning：
parallel plate mode found above f （frequency）
出现在momentum微带仿真中（加了BOX， 上边界改称closed ground了）
怎么办？



只是 warning 并不一定真的影响结果
你仿真的是什么？
可以用其他软件对比作为参考



很高兴你每次都能热心解答
我仿真的是一个 并联的 openstub 结构的 resonator，就是一段传输线上上下各申出来一个开路枝节，四分之波长。结构很简单。我

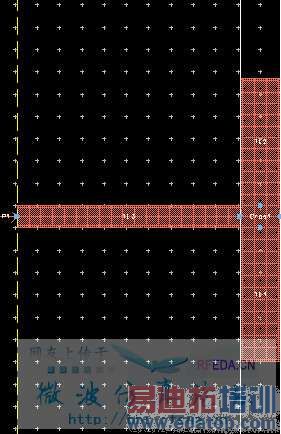

结构就这样。用一个port来de-embed。但是momentum中仿真环境不同结果差别很大：
1.开放环境时，结果S11与schematic中的形状相似，但是S11下降很快，一般比schematic中每一个点低1个dB以上，很糟糕。
2.ADD BOX之后，结果S11没有物理意义了，很多抖动点，并且S11>0dB。box的设置：添加box，layer设置的上便捷改为closed perfect conductor。
我将同样的模型在SONNET中仿真了，默认是BOX环境，并且上边界也是perfect conductor，结果同ADS种加BOX，无物理意义。头痛。
请传授下经验



给出sonnet模型吧，我看一下就知道，这样简单的结构不可能出现什么问题的，估计哪里设置的有些不当。



好的等我一天，我弄出来了给您



老大，这个就是我的sonnet工程文件，请过目！



潜水哈？



是不是你盒子的尺寸设置的问题，帮助里有关于parallel plate mode的解释



难道您也跑了一遍！？有同样问题么？呵呵



我没仿真你这个设计，我原来在做微带滤波器设计时遇到过这个问题，加上屏蔽盒后有的会有这个警告，改一下屏蔽盒的尺寸就好了，关于这种模式我还坐下来仔细看看
