请问关于功放预失真技术的问题。
录入:edatop.com 点击:
我看到很多文章都说,要在输入主功放之前对信号进行预失真,要产生三阶信号。
可对预失真这个模块单独仿真,效果很好。

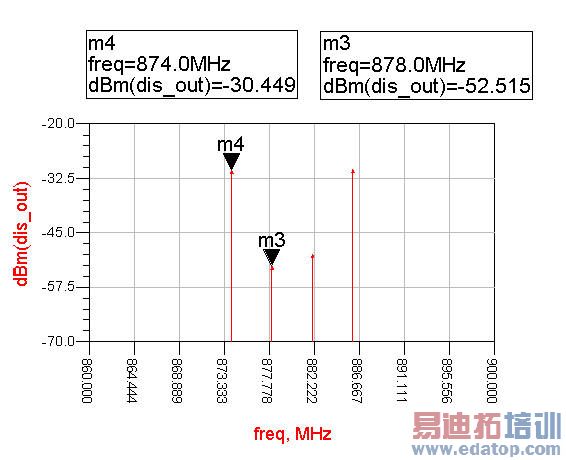

可当在后面加上非线性功放后,预失真模块的输出就变了!它的输出变得不好了。可这当中我没有修改任何预失真模块的参数呀!如下图所示:基频信号为878与882MHz的双音频信号。第一个图是利用预失真模块产生的交调失真信号,第二个图为在预失真模块后面加上功放后的预失真模块的输出信号频谱。
请问是什么问题呢?这该怎么办呢?
还有就是用什么来控制相位呢?都说预失真的输出必需与功放的交调信号相位相反。
谢谢!
可对预失真这个模块单独仿真,效果很好。
可当在后面加上非线性功放后,预失真模块的输出就变了!它的输出变得不好了。可这当中我没有修改任何预失真模块的参数呀!如下图所示:基频信号为878与882MHz的双音频信号。第一个图是利用预失真模块产生的交调失真信号,第二个图为在预失真模块后面加上功放后的预失真模块的输出信号频谱。
请问是什么问题呢?这该怎么办呢?
还有就是用什么来控制相位呢?都说预失真的输出必需与功放的交调信号相位相反。
谢谢!
我不太懂,但还是要帮你顶贴
可以去下载几篇相关的学位论文看看,里边一般都讲的比较详细
自己对PA不了解,所以只能这样建议了
呵呵
我也不懂,支持下,望高人指点!
我也在做这方面的内容,有时间可以探讨下这方面的问题。
我的邮箱:
这个我想问一下,在ADS里面,预失真要怎么建立模型进行仿真呢?
通常我知道的数字基带预失真都是通过自适应调整得到他们的系数的呀?这个在ADS里面怎么弄呀
我和你遇到的情况一样,,,
我在中间加隔离器,稍微好一点
但是主频瓣相位变化很大
并且,通过功放后,相位很乱
我用的是MRF9060
经过匹配了的,,,,
我个人理解,他们在讨论使用模拟预失真电路。例如maxim的器件。
请把你的电路链路贴出来,否则没办法讨论问题。
没错,楼主说的是模拟预失真:9de
应该是匹配的问题
