ADS仿真中要调用哪种三极管?
录入:edatop.com 点击:

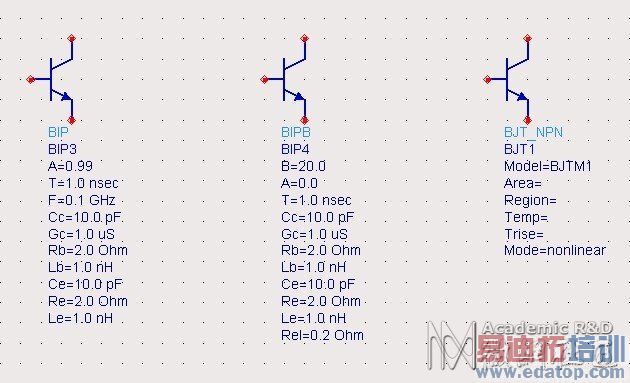

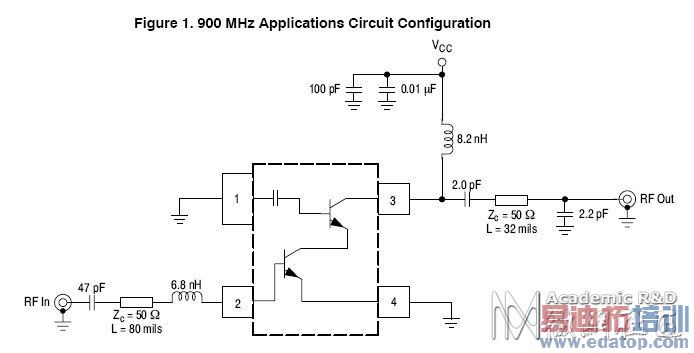

比如上图MBC13916这个芯片里面有2个三极管,在ADS中要调用哪种三极管呢?是Devices-Linear里面的,还是Devices-BJT里面的,如下图三个三极管。请指点。谢谢
另外:好像在ADS中是不是不能直接调用集成芯片?谢谢
我也想知道。请高手解答哈。谢谢
直接可以在芯片网站或datasheet上下到芯片的S参数文件
虚线框里的电路是示意性的,只是告诉你内部两个三极管的连接方式,具体模型只能从厂家获取。
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
