已知时变电容两端电压和通过电流,怎么画出电容随时间变化的曲线?
录入:edatop.com 点击:

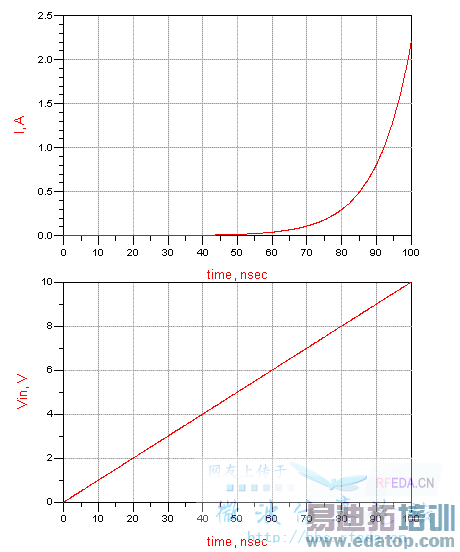

求教各位,已知时变电容两端电压和通过电流,如下图所示
怎么画出电容随时间变化的曲线呀?我写了个方程c=I / diff(Vin), 但报错了,说数据格式不匹配. 我又尝试了令一个方程c=integrate(I)/Vin, 结果只有一个点, 难道integrate函数是定积分?
怎么画出电容随时间变化的曲线呀?我写了个方程c=I / diff(Vin), 但报错了,说数据格式不匹配. 我又尝试了令一个方程c=integrate(I)/Vin, 结果只有一个点, 难道integrate函数是定积分?
修改后的个人观点在4楼
谢谢你的帮助, 我试过了, 用的方程是c=I ./ diff(Vin), 但ADS报错了: Binary operator failed on mismatched operand sizes, 请问你知道怎么解决这个错误码?
实在很抱歉,这个问题我没有遇到过,无法提供帮助,希望有热心的高人可以解答你的疑惑。按照字面的意思应该是数据的大小没有匹配,如果有查看数据大小的命令,你可以自己查看一下,ADS我不是很熟
昨天没有思考清楚,贸然回复,深感愧疚!按照电容的定义C=Q/U,Q=CU,i = dQ/dt,这样i = d(CU)/dt=CdU/dt+UdC/dt;由于是时变电容,dC/dt≠0,这样一来楼主的两个公式好像都有问题。这是我个人的一点思考,恳请批评指正
我看了下ADS的帮助,发现diff函数我写的有问题,应该写成diff(V,1),现在问题已经解决了,谢谢你的帮助。
