ADS微带滤波器

录入：edatop.com 点击：

我用ADS做的微带滤波器，频率是18GHz的，基片用的是RO4350B的介电常数是3.48，用momemnt仿出来插损在1.5以内，驻波是11dB,但是最后加工出来测试结果是通带的形状出来了，驻波大约也就10dB左右，可插损也-10dB啊！现在不知道是什么原因？哪位大侠能给我指点一下？谢谢了！

我遇到过这种情况
你的SMA接头是怎么焊的？接地没有？

接地了！
接头从测试板穿过的，PCB板地面时接地金属板，用螺钉固定在测试板上的，所以接地没有问题！
谢谢！

什么形式的，插损不至于那么大的

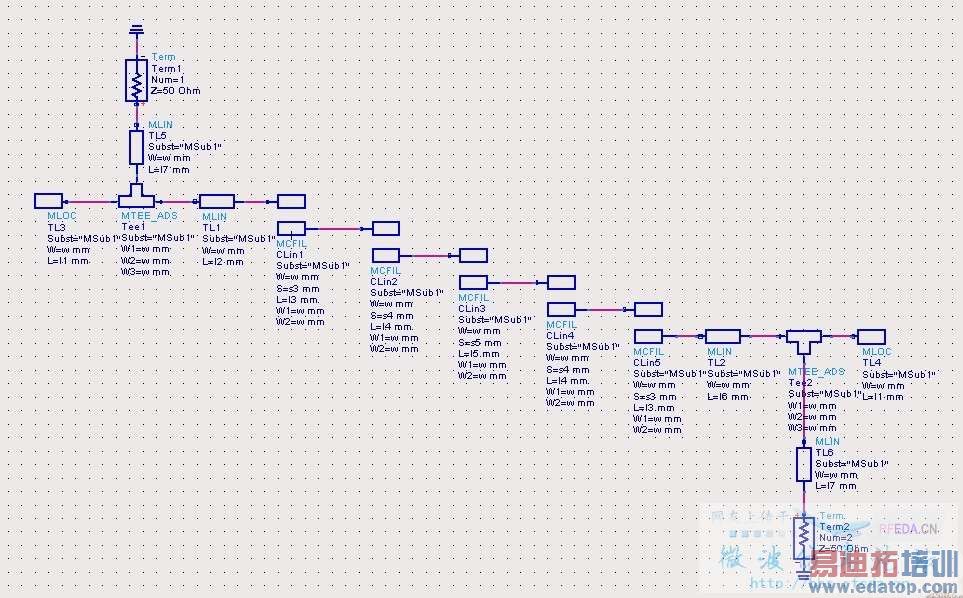

这是它的电路原理图！
帮忙分析下！谢谢！

慢慢改吧，ADS不准。

前面的大侠说的是软件算的跟实际的差距呢？还是我的ads原理图本身就有问题啊！能否多指教指教啊！

基片用RO4350B的坐18GHz的合适不？会不会跟这个材料有关系啊！
谢谢！

你可以换个基片然后再次仿真试试！如果差距较大则可能与基片有关！
