ADS中关于拖勒密分析（Ptolemy）

大家好，我现在采用ADS2008，想做DSP和RF的co-simulation

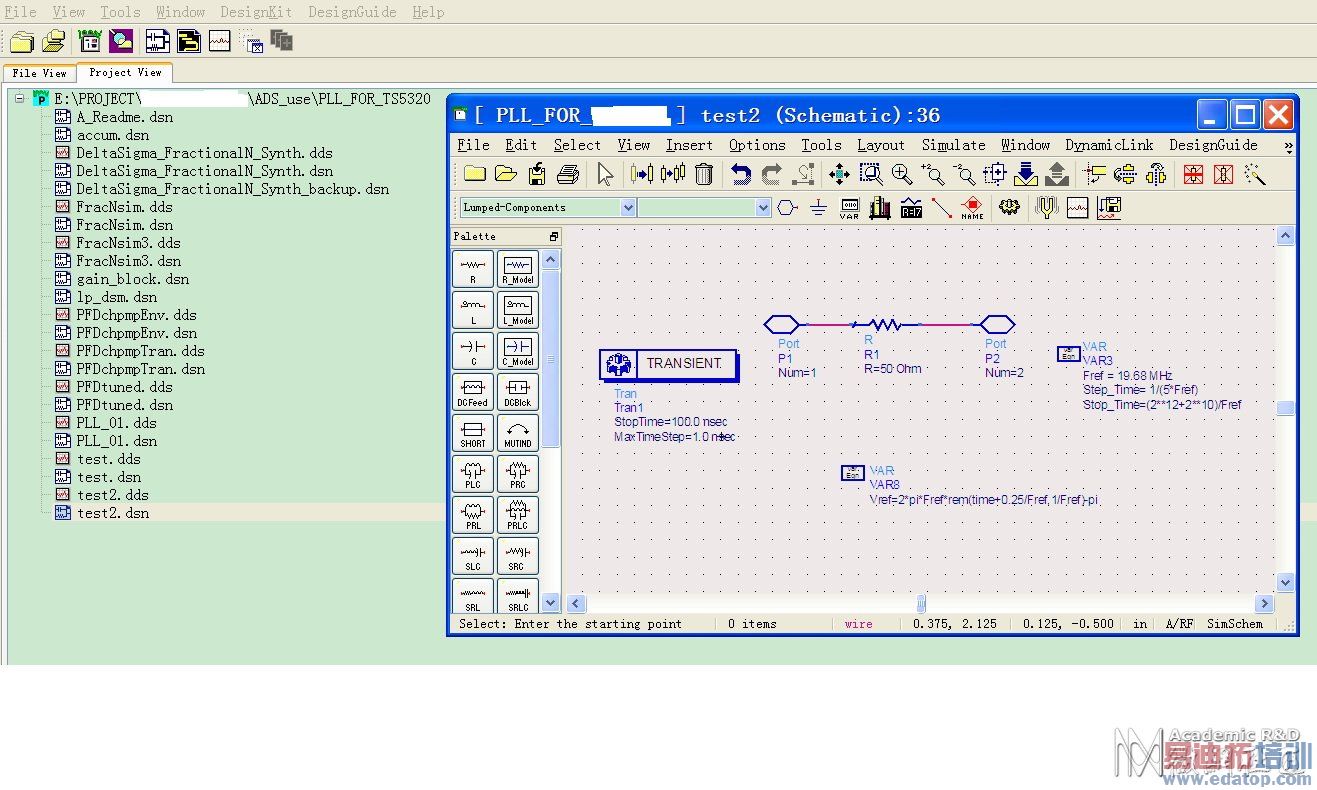

我先在RF界面下建立好器件，加上port

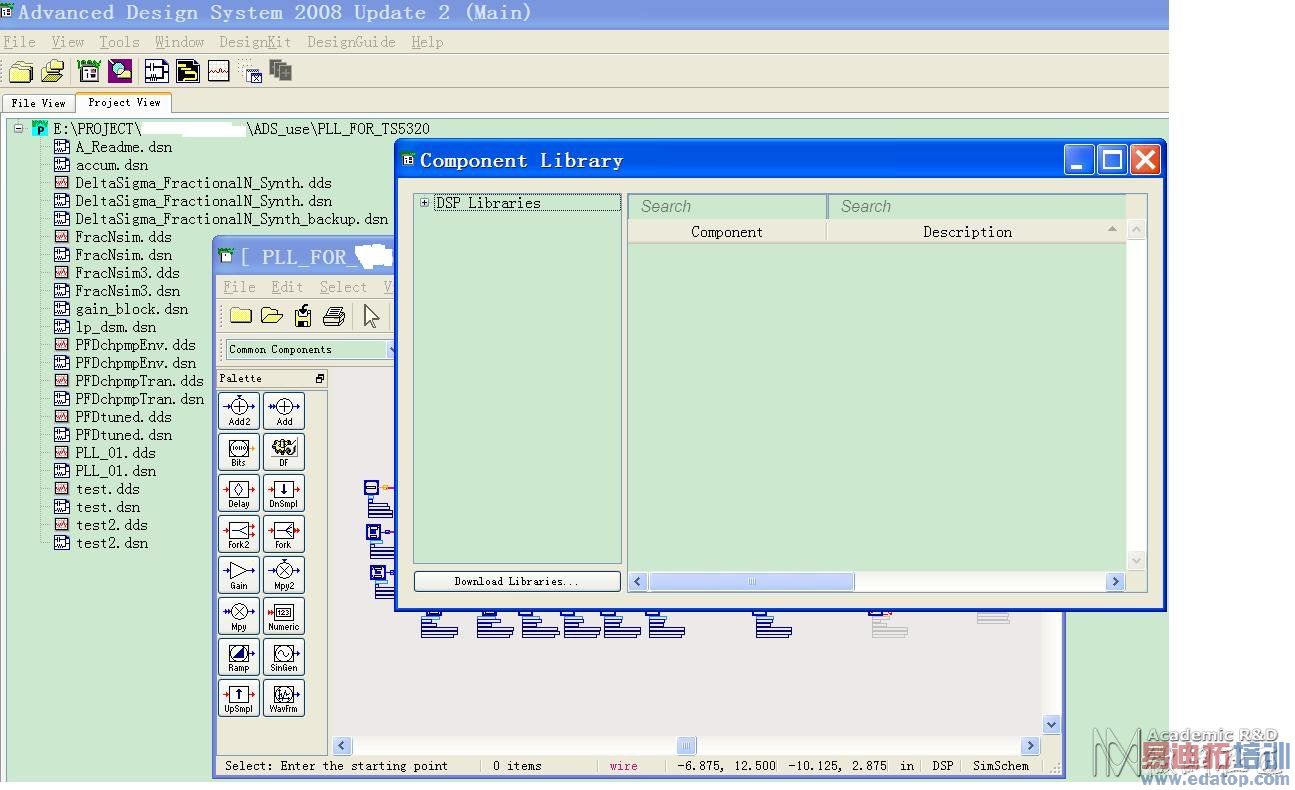

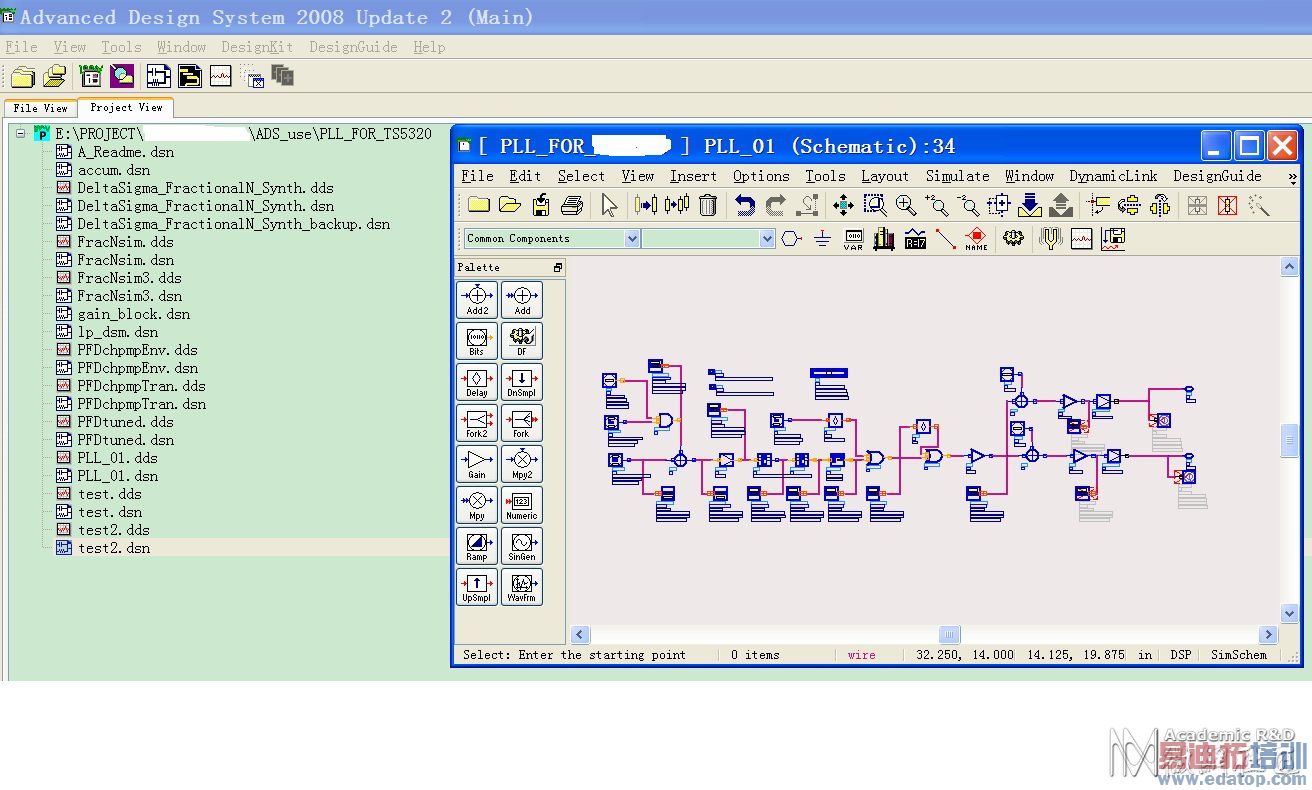

然后在DSP界面下调用它，但是在DSP界面下，点component，出来的library只是DSP的library，没看到这个RF的component啊。
请问大家如何调用此器件？
谢谢！



就是不知道如何做协同仿真，请大家帮忙下，谢谢！



在模拟电路原理图下面建好你需要的电路，并把端口留好，然后选择file-Design Parameters，给componet取个名字，然后就可以从库文件里面找到你的子电路模块了，好像还可以从一个地方进行封装，但是我没用过，还有一个问题是08版本中遇到的，在数字电路原理图下不能调用模拟子电路，但是可以先新建一个模拟电路原理图，把子电路调用到这个原理图里面，然后再复制到数字电路原理图下面，09版有没有这个问题我就不知道了，因为08版连续出过2个update，估计bug比较多，如果有不对的请指教！



ADS还可以和CST软件进行协同仿真，可能对一些系统设计比较有帮助，这个我就没具体用过了！可以互相交流哈！



在DSP下的library里找不到RF器件，但是直接输名字，可调用，我试过，可用
谢谢前面的帮助！
电科校友哈



呵呵，下次试试！
