ADS layout 操作请教
录入:edatop.com 点击:
在ADS中做layout仿真,有2个操作不会,请教下:

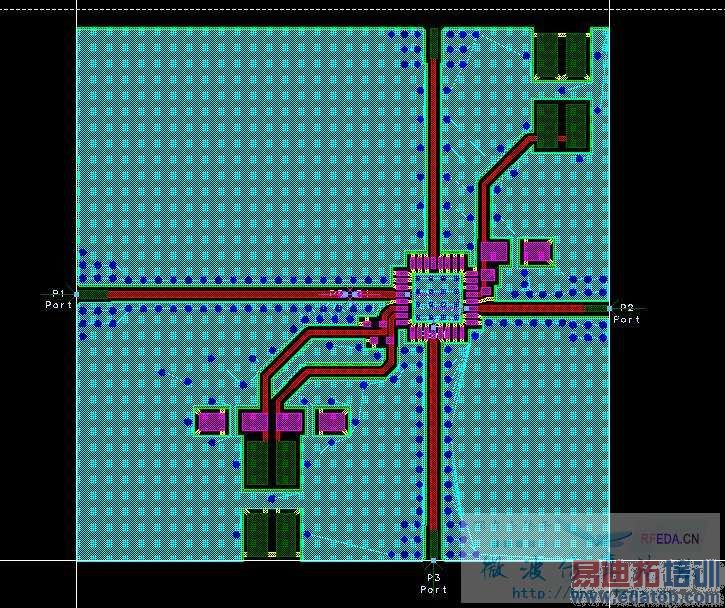

这是版图
问题1:图中不同的颜色,代表不同的层,我想把它都转换到同一层中,除了一个个选中shape,然后更换到相应的层以外,还有什么简便的办法?
问题2:仿真中由于板太大,整版仿真,太浪费时间,我想只切一小块进行仿真,在ADS中怎么操作?(我知道的一种方法是将板子导入allegro,切一小块,然后再导入ads,但这种方法有点繁琐)
这是版图
问题1:图中不同的颜色,代表不同的层,我想把它都转换到同一层中,除了一个个选中shape,然后更换到相应的层以外,还有什么简便的办法?
问题2:仿真中由于板太大,整版仿真,太浪费时间,我想只切一小块进行仿真,在ADS中怎么操作?(我知道的一种方法是将板子导入allegro,切一小块,然后再导入ads,但这种方法有点繁琐)
1. 全选,然后edit-move to layer
2. 切一块出来,用internal ports?
谢谢keynote。问题已解决。
关于第二个问题,我指的是把这个板子切一部分出来,指仿真其中的一根CPWG线,我用EDIT-->modify-->Crop命令试了下,可以实现。
ai woyeyudaobantuwentile
低端人士飘过……
恩。学习一下...
将版图导到CAD2004中进行板层设置和切割即可。
也学习了!谢谢一楼,楼主!
我也学习了
