微带线计算问题
录入:edatop.com 点击:

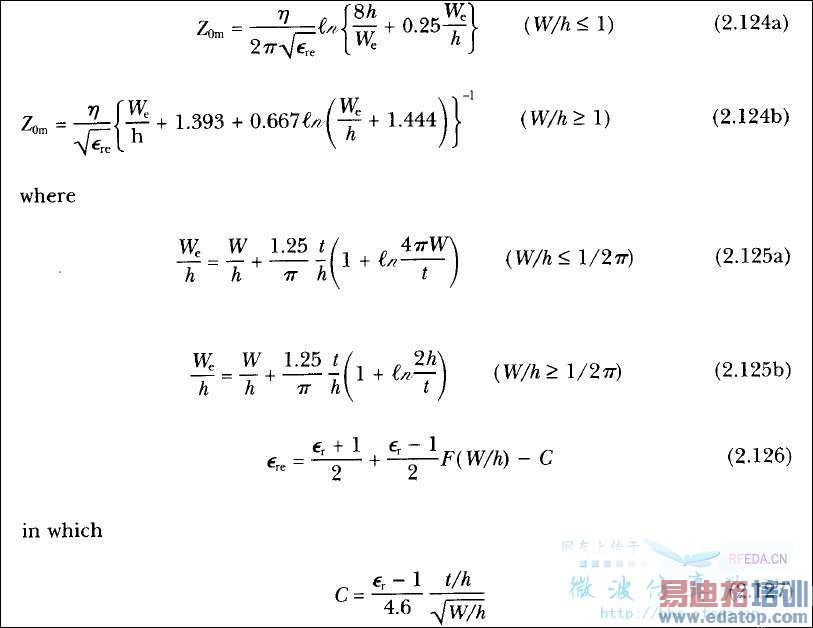

使用教材中的公式,发现在w/h<=1的情况下计算的结果与ADS有很大的差距,有谁能提供更好的计算公式呢?
不懂你的问题,你是要问介电常数,宽度,还是什么??
请在详细解说一下,谢谢

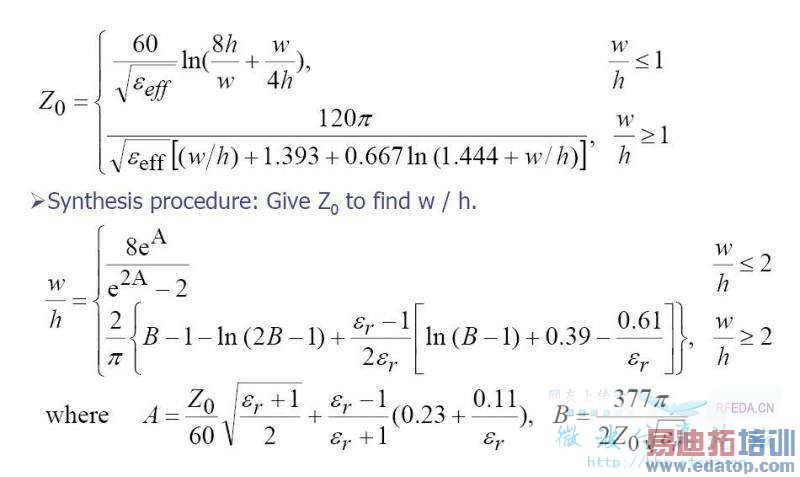

微带线宽度和阻抗的相互求解,有没有比较精确的公式
有只是要用手算会很麻烦
ADS这套说真的太理想了所以结果与实际会有些误差但是仿真速度却是超快
你也可以用软件自带的公式算
网络上应该能找到计算微带线阻抗的工具
我用其他软件算,跟这个公式的计算结果差不多。难道ADS计算出来的有这么大的误差?
差很多??如果真的差很多,可以把ADS模拟的档案附上,不然我们也不知道到底是设定问题还是哪有问题
楼主用的哪个教材啊?呵呵
Gupta的公式
