低通滤波器问题请教
录入:edatop.com 点击:

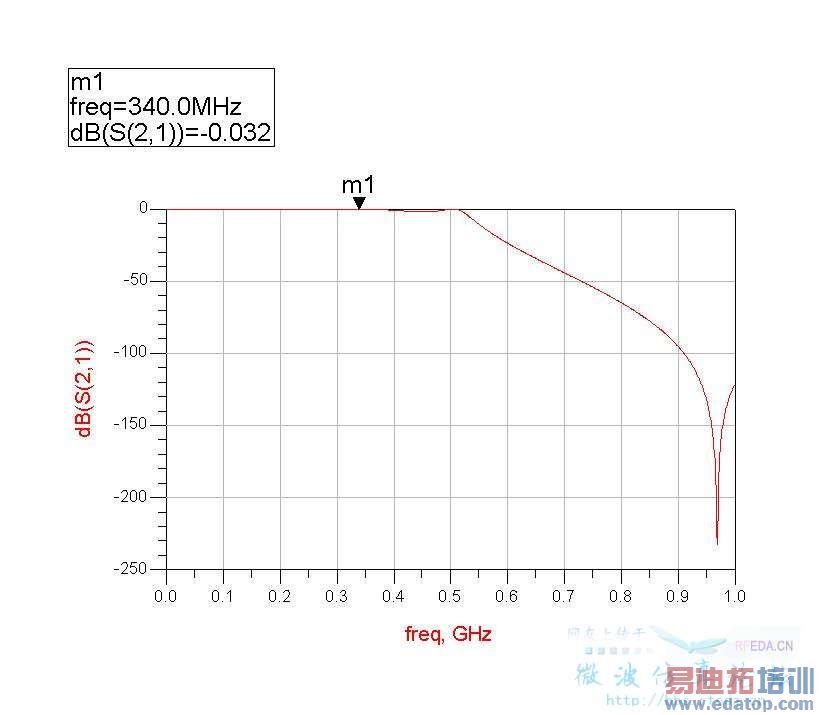

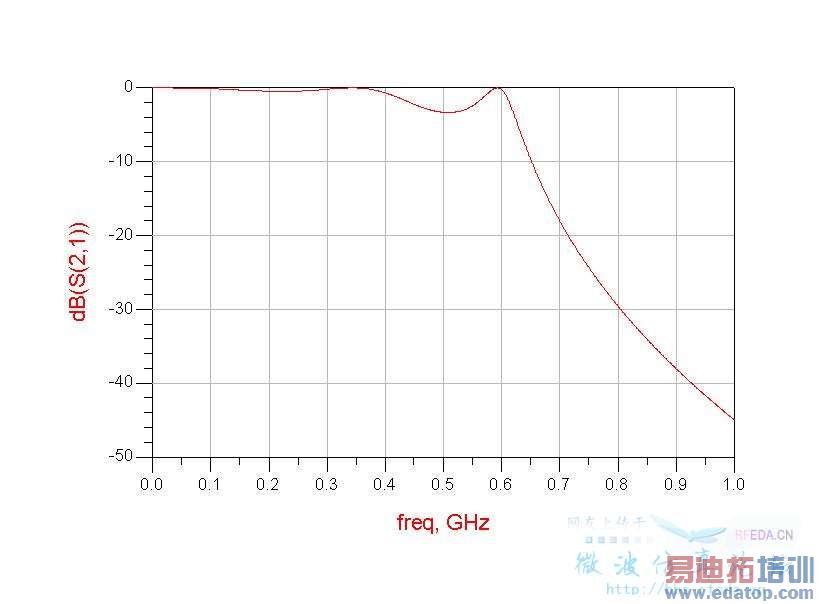

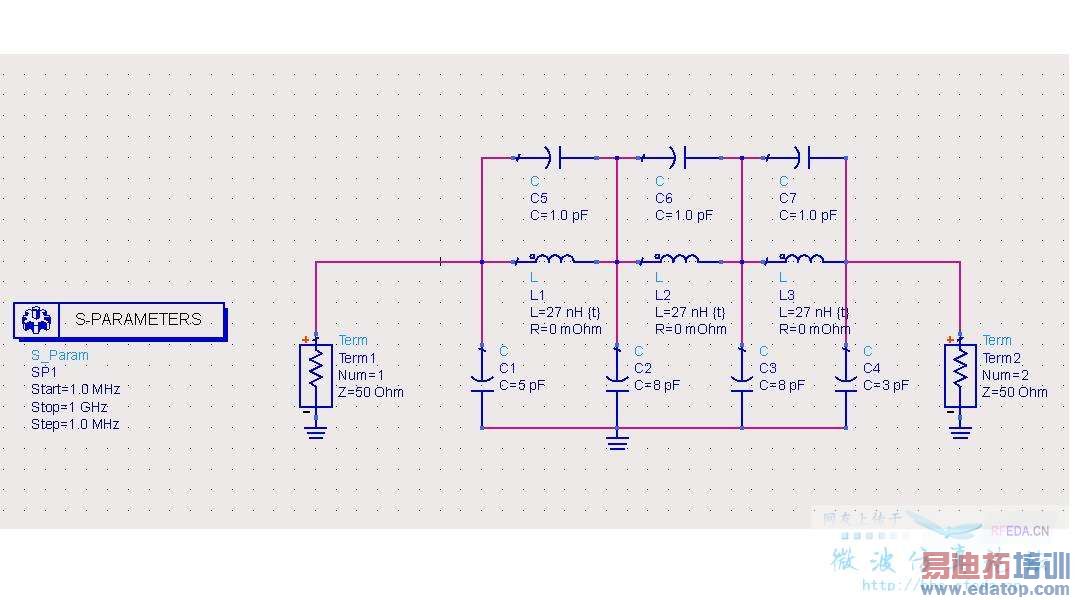

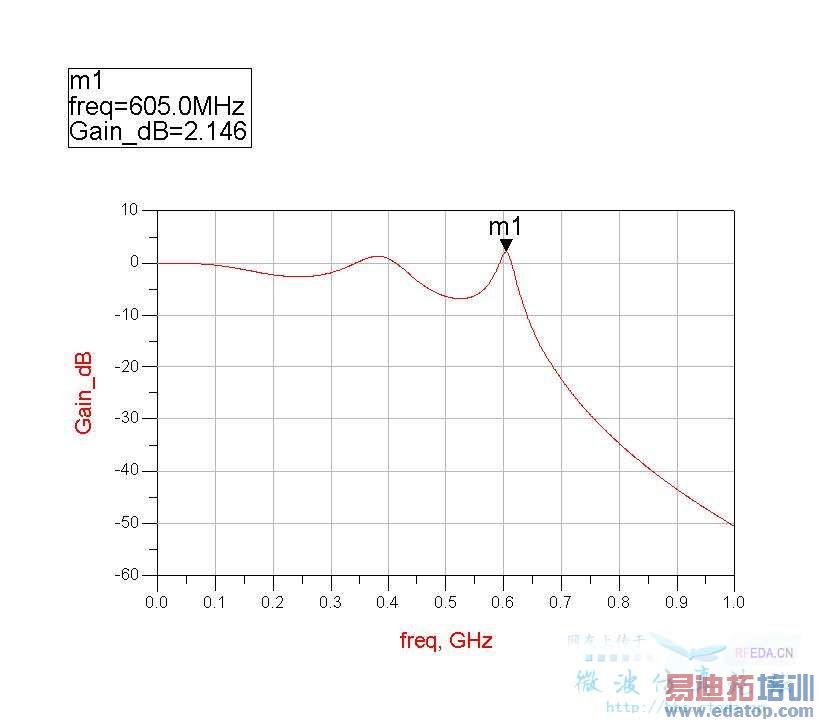

如下图,一个低通滤波器,用ADS仿真增益。为什么在600MHz处增益可以大于1,难道输出电压可以大于输入电压?那么滤波器在某些频点变成放大器了?
我觉得是数值计算精度问题而引起的的误差
你可以参考吉布斯效应 Gibbs effect
多谢前面的,你是说仿真的不准?那么我仿真的S21对吗?我是新手,多谢!
那如何才能准确?
这个S21应该没问题
但是对于滤波器还不行
咋不行?
凹下来很大一块啊
你的带内插损指标是多少?
这个是实际使用的
看最凹点,符合指标的话就行了
好的,那增益仿真不准,对吧?
