ADS 阻抗匹配求助

录入：edatop.com 点击：

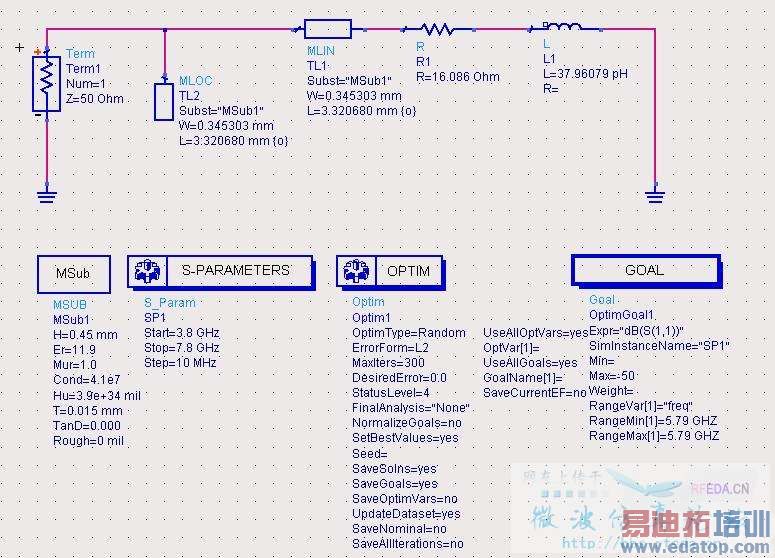

电路如下:

ADS文件和参考例子PPT都在附件!
问题在于是我想优化TL1和TL2微带线的长度,可是我每次simulate之后,每次TL1和TL2的最优化结果都不一样!!为什么呢??
各位兄弟姐妹,英雄好汉,路见不平,拔刀相助呀HELP!!!!
再附上一个参考例子PPT,我参考的就是PPT第25页到第35页,麻烦大家了,如果有时间帮我看看哪里做得不对呀

本人初学者,希望有好人帮忙一下!!!

不一样是说差别很大吗？差别不大的话就应该很好理解啊，两端微带线不同值的组合结果都可能很靠近匹配点。

谢谢前面热心的同学,这问题已解决把约束条件范围改小点,所得到的优化结果就满意了!

我也看看啊啊

谢谢4楼这问题已经解决了请问一下你懂HFSS吗??我还有一个求助没解决!
/read-htm-tid-34933.html

结果肯定不一样的，如果你是随机优化的话，S参数也会差别很大
用第二个优化方法应该结果差不多
