PCB过孔的等效模型

录入：edatop.com 点击：

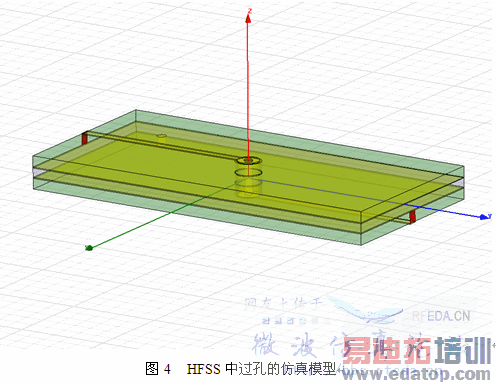

我之前用HFSS对建立过孔模型，并对过孔的孔径和长度进行了仿真，得到S参数曲线。现在需要用ADS做相应仿真，以比较两者的仿真效果。
我的问题是：
利用过孔的寄生电容和寄生电感，可以建立过孔的等效模型，并且已经知道寄生电感、电容的计算公式，
电容计算公式中，d为通孔的直径，单位是mm； D₂为焊盘区的直径，单位是mm；T为通孔的长度，单位是mm；是PCB介质的相对磁导率。电感计算公式中，T为通孔长度，单位是mm；d为通孔的直径，单位是mm。
那么在ADS中进行建模时，电感、电容直接按公式计算得到，那么传输线应如何处理？其特性阻抗为50欧姆。终端的激励又该如何设置？
