ADS二极管模型问题

录入：edatop.com 点击：

最近用二极管仿真一个检波器，选用的二极管是Aeroflex公司的MSS20,141-B10D这种型号的二极管，但是datasheet中的二极管参数提供不全，没法带入ADS进行仿真，导致结果完全不对，Aeroflex公司网站上也没有二极管模型。以前做过一个，不过用的是安捷伦公司的HSCH-5330，有详细的元件参数可以带入ADS仿真，仿真结果和加工出来的实物测试相差不大。但是这次由于订购的是Aeroflex公司的MSS20,141-B10D这种型号的二极管，有没有哪位高手做过呢，模型参数应该如何设置，请教一下，谢谢。

上图是MSS20,141-B10D的datasheet提供的参数，和ADS的模型根本对不上，该如何处理呢？

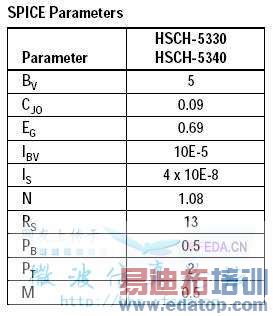

下图是HSCH-5330的模型和其在ADS中的建模

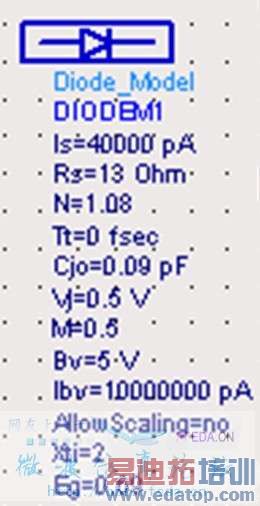

下面是HSCH-5330在ADS的模型，如果换成MSS20,141-B10D，好像其datasheet上完全没有相关参数，该如何处理？

好像相同的只有一个Cj0，其他参数都没有，不知道Rv和ADS中的Rs是不是一样的？

难道这个就没法用ADS仿真？

应该可以吧，我们老师说可以，但没告诉我怎么做

我也有相关问题，如何在ＡＤＳ里得到１Ｎ４００７的模型呀？

同求大虾指导下
