声表滤波器在ADS中的使用问题,及两个简单电路的分析
录入:edatop.com 点击:
声表滤波器就是滤波器,高频电路中经常碰到的。我用ADS仿真其性能,发现就是一个带通滤波器,查得其原理是把电信号转换成机械信号,再把机械信号转换成电信号,滤除掉不需要的频率,剩下指定的单一频率信号。因此就是一个窄带滤波器。
求助大家的问题:
1.我输入幅度1V,占空比50%的矩形周期脉冲信号到声表滤波器,输出信号却是几毫伏的正弦信号。幅度怎么降这么多啊?

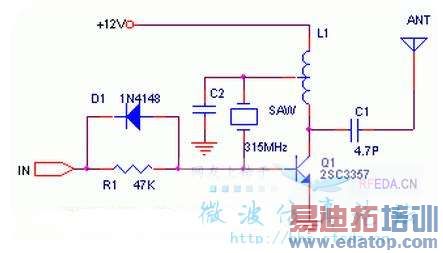

2. 既然是滤波器,输出信号应该是所需信号,应该拿来使用,可是有些电路却把声表滤波器的一端接地了,这样过滤后的信号输到地里去了,那这个滤波器有什么用啊?如图1

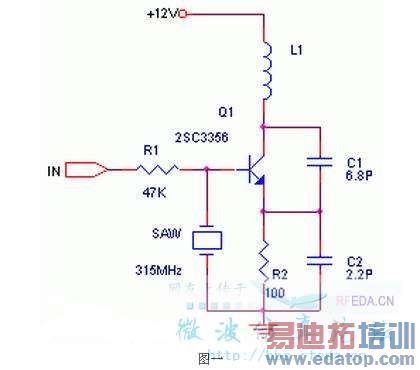

3. 图2中信号经过声表滤波器后,送到了三极管的集电极,这样根本没有经过三极管放大呀?我觉得声表滤波器应该串联在基极处啊!
求助大家的问题:
1.我输入幅度1V,占空比50%的矩形周期脉冲信号到声表滤波器,输出信号却是几毫伏的正弦信号。幅度怎么降这么多啊?
2. 既然是滤波器,输出信号应该是所需信号,应该拿来使用,可是有些电路却把声表滤波器的一端接地了,这样过滤后的信号输到地里去了,那这个滤波器有什么用啊?如图1
3. 图2中信号经过声表滤波器后,送到了三极管的集电极,这样根本没有经过三极管放大呀?我觉得声表滤波器应该串联在基极处啊!
看来对时域和频域的信号转换关系需要补一些基础的知识,在声表面滤波器的应用场景中我们大多使用功率来描述信号的强弱
1.信号的功率在输出阻抗一定的条件下跟幅度成平方比的关系,即P=V^2/Z,方波信号在频域的表述上可以用方波频率的多次谐波叠加而成,即而各谐波的功率比例由方波的形状(比如Slew Rate)所确定。当方波的频率与声表面滤波器的中心频率有较大偏差的时候,输出信号(此时应该是某阶谐波或者某几阶谐波之和的)功率是会很小的。在你这个简单的测试电路中,甚至可以用手工计算来确认仿真结果的正确性。
2.该电路看上去像是一个三点式振荡电路,声表面滤波器用来与输出电容及集电极电感构成一个具有选频特性的正反馈电路,从而使得输出得到一个比较纯的振荡信号。 分析输出信号的时候不能只看地的一端,而是要看输出端到地的等效阻抗。
3. 类似2,建议多看一些电路分析的资料来掌握基本的交流信号电路分析方法
ADS元件库里面有声表面波滤波器的元件?
