ADS振荡电路如何匹配?

录入：edatop.com    点击：

在做ads振荡器实例仿真时，按照例程图做出的仿真，始终得不到理想波形图，只有警告并无错误提示， Number of nodes with only one device attached (topology corrected): 1
是什么原因？
元件是AT41411做负阻振荡，步骤：
1）偏置电路设计
2）调谐网络设计
3）振荡器的终端网络设
静态工作点是Ic=10mA，Vce=8V
问题是：1）整个电路图很简单，但是调谐网络，终端网络如何单独设计？
2）调谐网络是否就是匹配网络？
3）at41411基极接一个L=2.0nH电感，知道起负阻作用，但是如何起作用的？

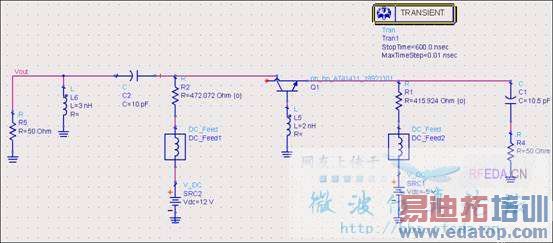

附件为电路图
