LNA中的NF及输入输出驻波比的问题

录入:edatop.com    点击:
希望各位高手能帮忙看一下图啊
这个LNA是按照ADS应用详解一书13章内容去做的,现在电路仿真都可以进行了,但是仿真出的数据和我目前的设计要求还差很远。我的设计指标中心频率为freq=2.5GHz;
2、输入阻抗50Ω;
3、在足够大的动态范围内稳定性系数大于1;
4、输入输出驻波比为1.5左右;
5、噪声系数为2左右。

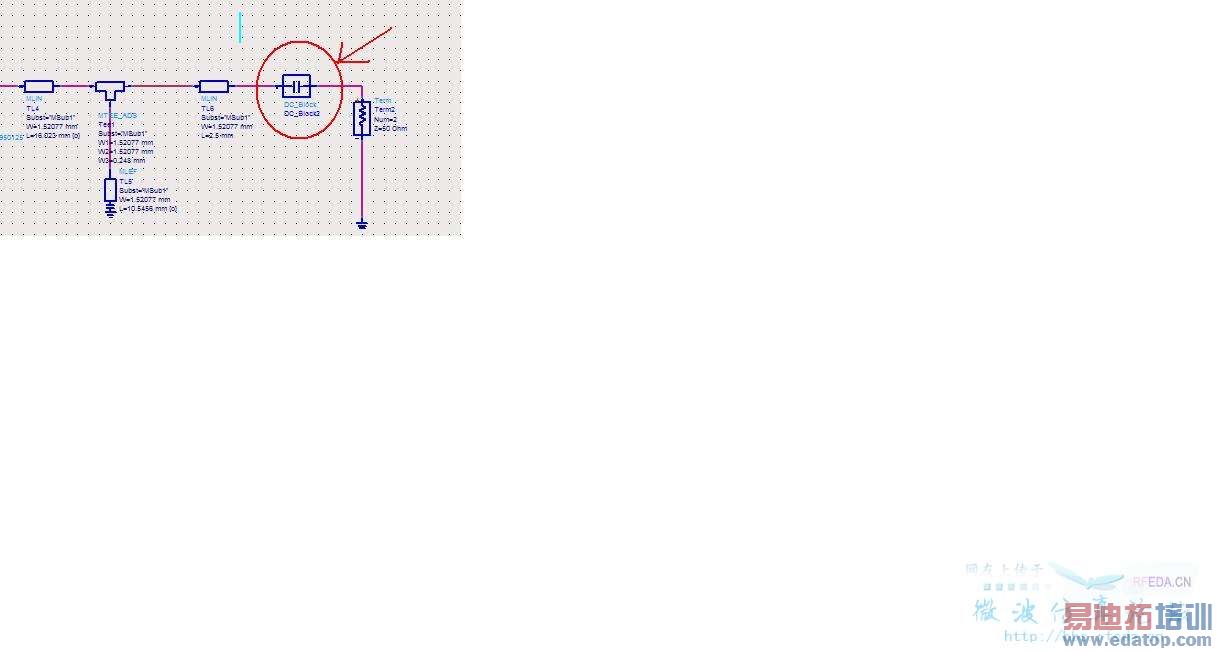

这是电路图:


图中的红圈部分就是可以优化的部分吧但是经过多次优化现在值已经确定了,
下面是仿真图:


图中绿圈的部分就是NF,现在有3.16。蓝圈的部分是输入输出驻波比。
我查了教材,好像有说,输入输出匹配时,噪声和驻波比都不能达到最佳,相反要有一定的失配才行,那我想问一下,这要怎么对参数更改,更改那些参数呢?



试试:解决输出部分没有隔直的问题。R1换较大电感(如果没有带宽的特殊要求)或并联100pF电容。输入虽好要噪音匹配。



谢谢您的回复
实在是很不好意思,很多都不太懂呢
不过我还是想问一下输出部分的DC-block

应该就是隔直的吧
还有换电感,并联电容都有试过(对带宽没有要求),但是对噪声系数几乎没有影响?
这是为什么呢?



可能需要修改噪音匹配,或是你的偏置太高或太低,不同的偏置有不同的噪音匹配。如果不知道如何改噪音匹配就用优化。
刚才没看清微带线上的小电容(没有这个小电容就有DC问题)。电容动感也暂时不用该(但实际设计一般还是要用电感或谐振的),你有DCfeed可以暂时不用改。
当然,还有的可能就是你的管子本身噪音较高,顺便一问,你用的是什么管子(AT415?,看不太清)?





哦坦白说,这个回复我没有很看懂哦
这个管子是AT41511
这个设计几乎是完全按照ADS应用详解那本书去做的。
就是频率不一样
能不能我把工程传上来您给看看来
万分感谢





还有补充一下啊那个有两个电阻组成的部分是偏置电路的部分吧,那么您的意思是NF和这部分有关么?
现在的取的值是根据之前对直流点工作扫描之后算出来的,现在需要更改吗?



看了,这个管子本身噪音较大,在2G以上要想得到2dB左右噪音系数几乎不太可能,1G一下也许还可以。你可以差一下NFmin来确定这个。 由于主要是这个问题,所以改噪音匹配也没有用,应该改用其他管子(最低噪音系数在2.5GHz《1dB左右,要留有足够的余地。这个管子在2.5GHz的最低噪音已经有1.7dB了(5mA,5V))。
最后,到新能源去捧场啊!




有去看了貌似很高深,很神奇的样子
说起来总在听说新能源,可是其实对具体的东西还真是不太了解啊
其实之前我还真是对这个管子有过怀疑,现在问题是,这下就很麻烦了,可能就要对这个电路大改了,
谢谢您啦
不过要是能帮我试试怎么能改好就更好了



各位高手能不能就现在这个电路再给点可行的意见或者提点新的意见,即使讲讲注意事项和理论也好啊
紧急!



就快要到期啦各位高手都来帮帮忙吧
如果41511这个管子不行,那么到底改哪一个好呢?
我自己尝试ATF36077,它在2-18G内都可以使用,但是依然按照书中的设计方法就会出问题,到了晶体管工作点扫描这个步骤就出问题啦
请问用这个的话应该要怎么做呢
