做功放（特别是doherty功放）都会遇到的问题 - loadpull,sourcepull

最近做功放，我首先用负载做牵引，负载端和源端分别设置如下：

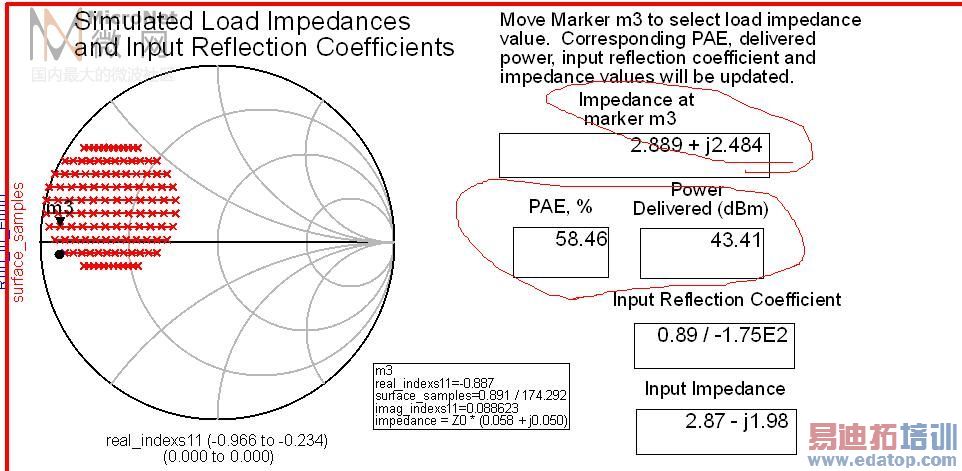

结果得到的最优效率和功率以及相应的负载如下：

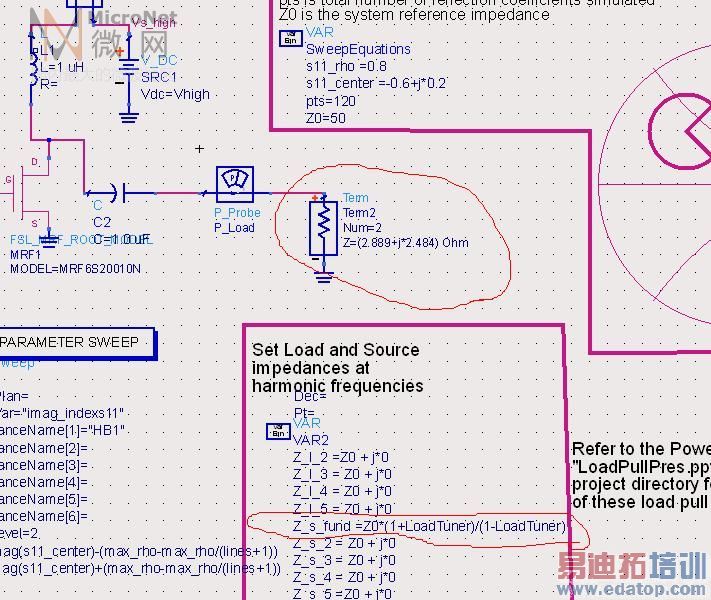

然后我用得到的这个最佳负载值作为负载，做源牵引，设置如下：

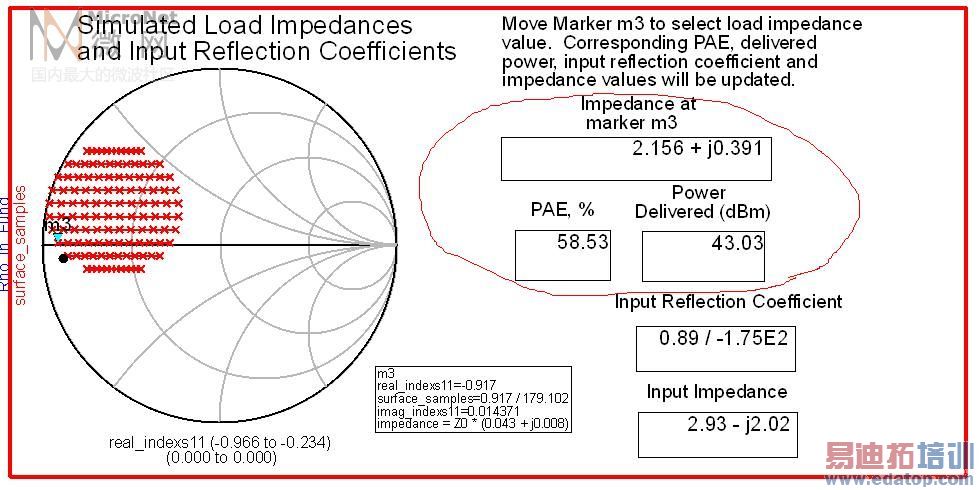

最后得到的结果如下：


这样得到了一个最优的源阻抗ZOPT，然后我再用它作为源负载，再做负载牵引，
但是这样我得到的效率好像也没有提高，具体图我就不再贴了。
请问我这样设置对么？尤其是源牵引的时候，哪里设置不对呢？
请大家帮帮忙，谢谢！



刚才图片出了点问题，我重新发一次：

最近做功放，我首先用负载做牵引，负载端和源端分别设置如下：


结果得到的最优效率和功率以及相应的负载如下

这样得到了一个最优的源阻抗ZOPT，然后我再用它作为源负载，再做负载牵引，
但是这样我得到的效率好像也没有提高，具体图我就不再贴了。
请问我这样设置对么？尤其是源牵引的时候，哪里设置不对呢？
请大家帮帮忙，谢谢！



请高人解答



没深入搞过,研究研究.



New for ADS 2008 Update 2
All of the PAE calculations in the data displays in this example have
been updated.They now use the RF power absorbed at the input to the
network rather than the power available from the source in the
PAE calculation (power delivered to the load - power delivered to
the input) / (DC power consumption)
The input reflection coefficient has been added to one of the Smith Charts
on each of the data display files.

你是否用的是早于2008u2的版本，算的是available power from source
希望能把Project文件上传，方便网友学习交流。



我用的是ADS2009的，至于工程文件我在这个帖子里面都贴出来了啊，就仿真了这一个单级的，最近忙着采购元件，定板子呢



还是先仿真好了 在做比较好一点



SOURCE PULL和LOAD PULL 本来就要来回迭代着做啊，
而且要考虑HARMONIC对电路特性的影响。



个人认为在做source pull仿真的时候最好使用电压源。
在使用功率源时，在圆图上得到的阻抗值是包含了功率源内阻的影响的，需要修正。
