LNA-ADS模型,是否可用?
录入:edatop.com 点击:
我在网上找到mimix公司的一个HEMT场效应管(型号CFS0303_SB)关于ADS的zap模型(见下楼附件),用于做LNA。
解压以后,出现下面的一幅电路图,我猜这是厂家做好的偏置电路。

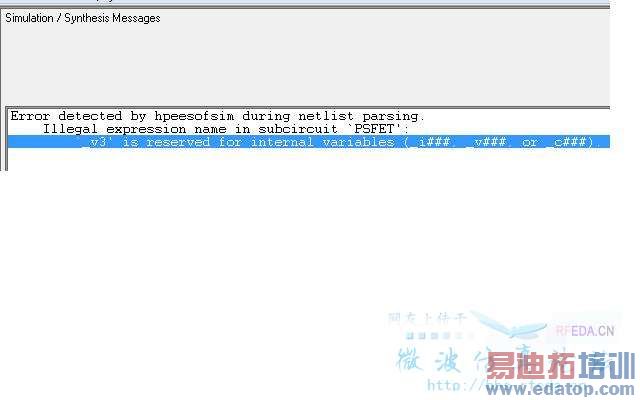

直接运行,如下报错。
这是怎么回事?
后来我又发现了一幅电路图,step_5_package_model,也在zap解压后的prj中,我改成如下三个端口端口模型,
用FET curve tracer仿真。
结果
显然不可能是FET的IDS与VDS关系图啊,FET的电流应该小多了吧?这是怎么回事?
楼下为CFS_0303-SB的zap模型(原来从官方网站下的,怀疑模型文件官方是否给全。)
解压以后,出现下面的一幅电路图,我猜这是厂家做好的偏置电路。
直接运行,如下报错。
这是怎么回事?
后来我又发现了一幅电路图,step_5_package_model,也在zap解压后的prj中,我改成如下三个端口端口模型,
用FET curve tracer仿真。
结果
显然不可能是FET的IDS与VDS关系图啊,FET的电流应该小多了吧?这是怎么回事?
楼下为CFS_0303-SB的zap模型(原来从官方网站下的,怀疑模型文件官方是否给全。)
CFS0303-SB的zap模型。
