ADS2008仿真差分阻抗匹配遇到的问题
录入:edatop.com 点击:

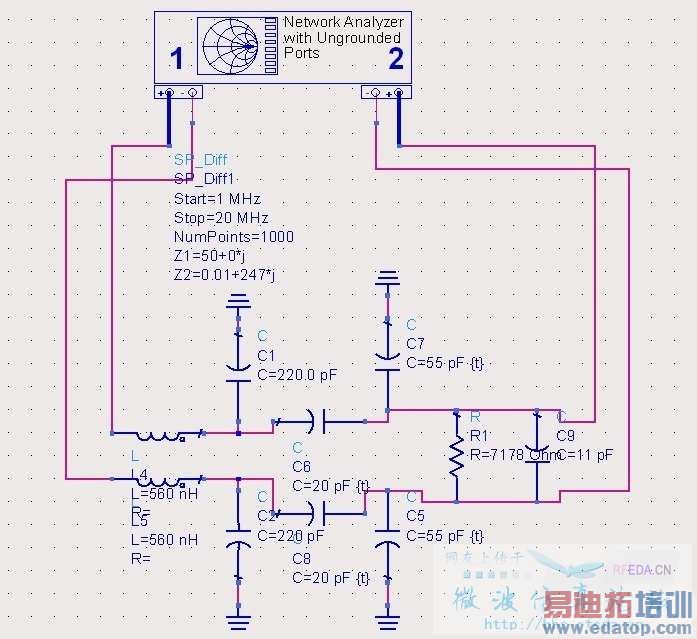

大家好!我是ADS初学者,用ADS做一个NFC的天线部分的阻抗仿真,

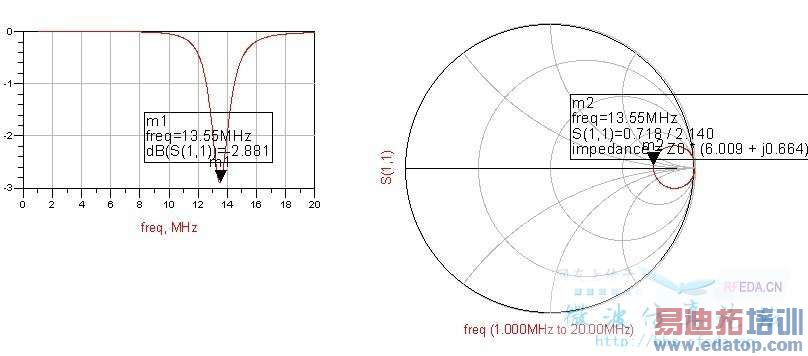

其中用到SP_DIFF这个器件,首先我用端口1接左边,端口2接右边,得到的仿真结果如下所示。
然后我将端口顺序倒过来,却得到一个完全没有匹配的结果,
请问我的问题出在哪里?
其中用到SP_DIFF这个器件,首先我用端口1接左边,端口2接右边,得到的仿真结果如下所示。
然后我将端口顺序倒过来,却得到一个完全没有匹配的结果,
请问我的问题出在哪里?
0.01+247J1.9+247j两次阻抗不同!
首先感谢前面的答复。
原因找到了,是因为端口号换了以后,现在的S22参数就是之前的S11参数。
之前对S参数不是很理解,现在比较明白点了。
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
