ADS仿真出错，高手指点

录入：edatop.com 点击：

error detected by hpeesofsim during netlist flattening.
While evaluating expression'X4.R2.R3.R3.TempK':
expression has not been defined.
Error detected by hpeesofsim during netlist flattening.
Unresolved references:
X4.ATemp

截个图看看

小弟是菜鸟，谢谢

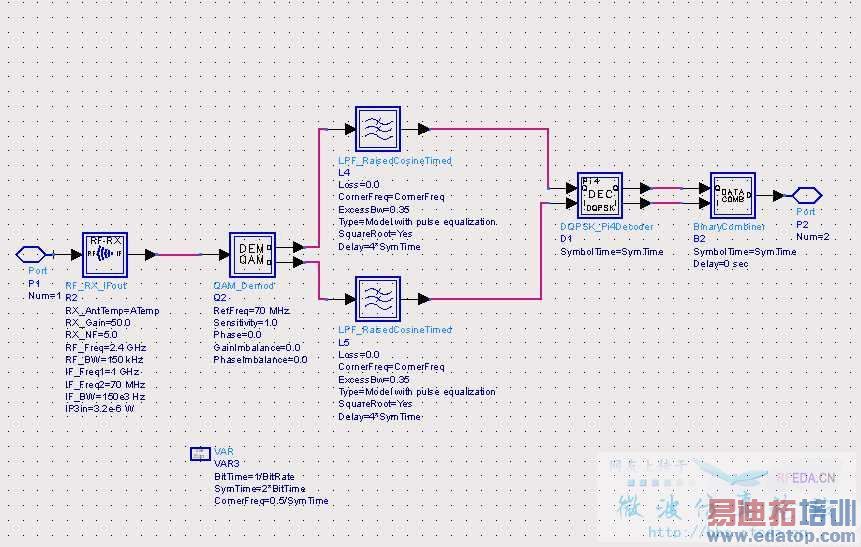

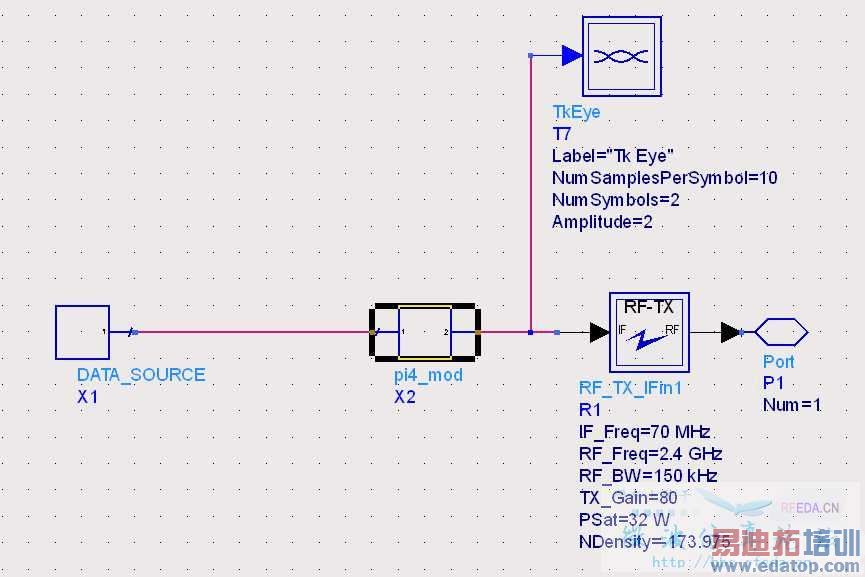

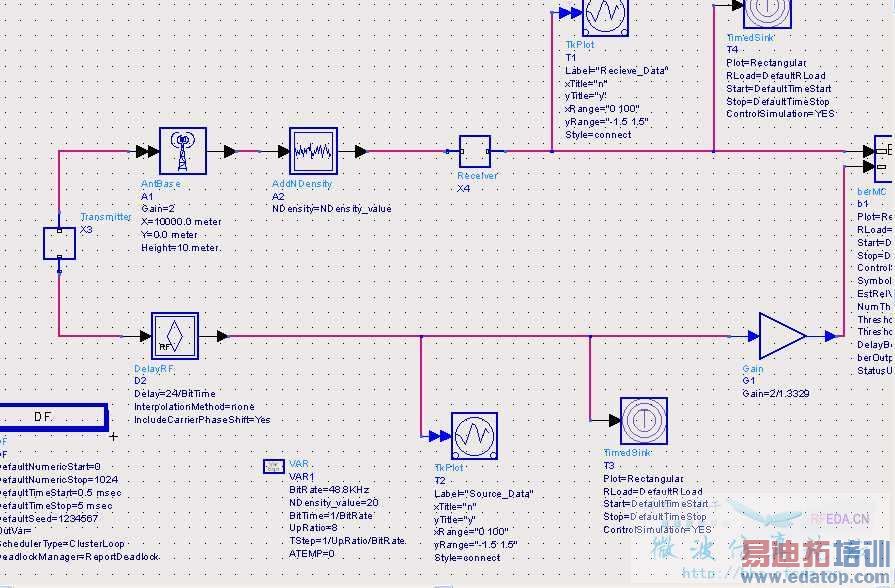

这是系统图

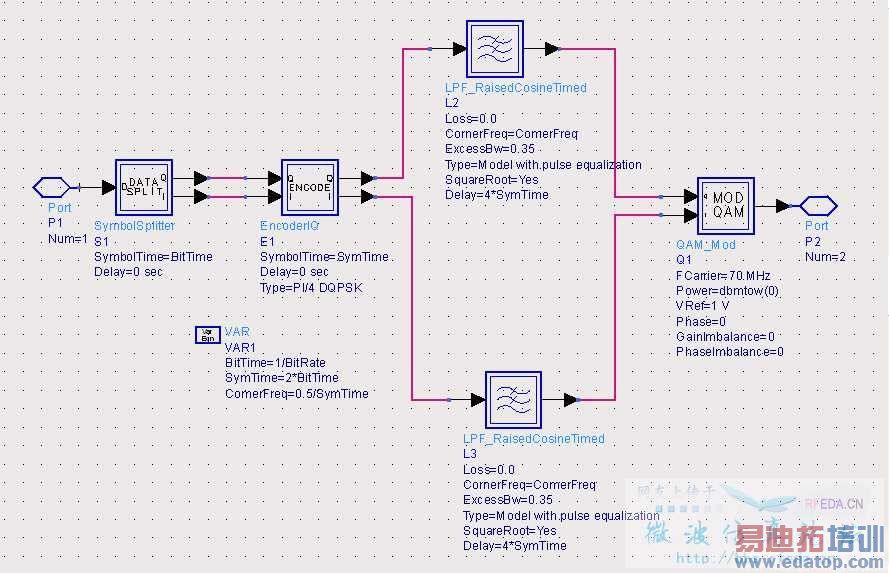

Pi4_mod模块
- 不好意思啊，也没看出来的啊，实在是很抱歉啊。。

  没关系，谢谢

  X4.ATemp 实际上是指向 X4.R2.R3.R3.TempK'，意思是你的原理图中有一个器件的名称为X4，而X4中定义了一个参数名字叫做ATemp。而这个ATemp其实是X4子电路(X4.R2.R3.R3)中一个叫做TempK的参数的映射。当仿真开始时，仿真器试图去找R3模型中的TempK却找不到，由此出现这个解析错误。
  这种错误的原因可能是在对一些自定义模型进行混合仿真时，由于模型文件的缺失或者变更造成的问题。

  前面的说的有道理，就是receiver里面R2那个模块有问题了，仔细检查下，有可能是某个变量忘了定义了
