ADS仿真patch antenna
录入:edatop.com 点击:
请教下各位:
我用ADS仿真patch antenna。中心频率在2.44G,用于2.4G ISM频段

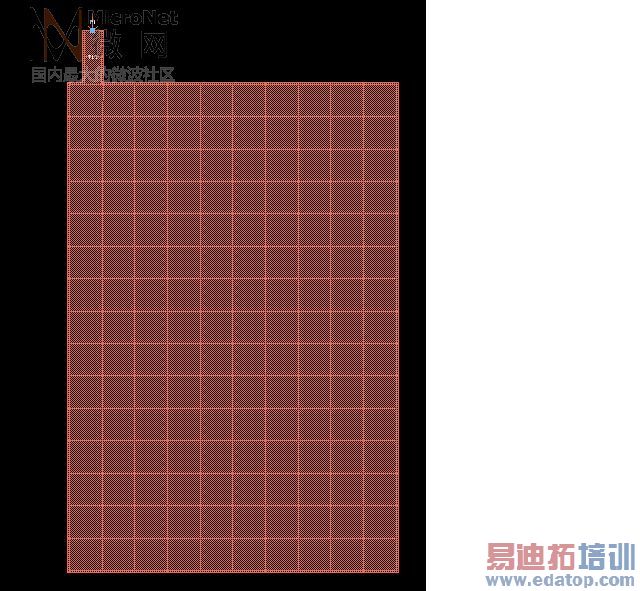

如下图所示:

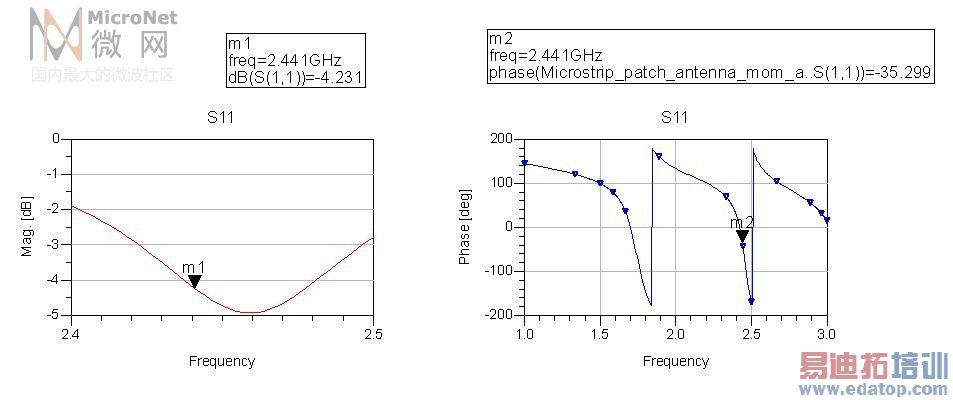

然后我跑momentum仿真出来如下S参数:
请问S11如此差,在momentum中如何优化?
设置在哪里?
我用ADS仿真patch antenna。中心频率在2.44G,用于2.4G ISM频段
如下图所示:
然后我跑momentum仿真出来如下S参数:
请问S11如此差,在momentum中如何优化?
设置在哪里?
这是天线图片
可能是匹配没做好,优化可以参考两个方面:
1.馈线宽度
2.馈线位置
一点拙见,仅供参考
没用过这个做天线设计,呵呵,顶一贴
在無限ground plane 中, 請將"馈线位置" 延長到 0.25波長的位置!
馈线最好是用50歐轉高阻抗線,再饋入patch!
多按 *^* 刪------
请问大家设计天线一般用什么软件呢?
帮忙顶一下支持一下
