求助关于阻抗匹配的问题
录入:edatop.com 点击:
1.要求信号源输入的小信号经功率放大器放大后,加到变压器初级线圈上,经变压器次级升压达到输出正负3000v。
2.功放参数:额定功率25瓦、增益50db、输入输出阻抗50欧姆
3.变压器匝数比1:66(电感量分别为0.42uh,172uh,次级谐振电容可调节,实验时用12pf)
问题点:从功放出来的电压信号如何全部加到变压器的初级线圈?麻烦群里高人看看问题出在哪,是不是阻抗匹配的原因,或者帮打个匹配网络电路(从信号源出来的50mvpp/1mhz的信号,经功放后能到25v,但是完全加不到变压器初级线圈上)
2.功放参数:额定功率25瓦、增益50db、输入输出阻抗50欧姆
3.变压器匝数比1:66(电感量分别为0.42uh,172uh,次级谐振电容可调节,实验时用12pf)
问题点:从功放出来的电压信号如何全部加到变压器的初级线圈?麻烦群里高人看看问题出在哪,是不是阻抗匹配的原因,或者帮打个匹配网络电路(从信号源出来的50mvpp/1mhz的信号,经功放后能到25v,但是完全加不到变压器初级线圈上)
楼上问题关键点在哪呢
友情顶一个:15bb
回复 2# freeworld
谢谢,前辈关注啊。把问题点补充了,都糊涂了。
没有看明白问题在啥地方

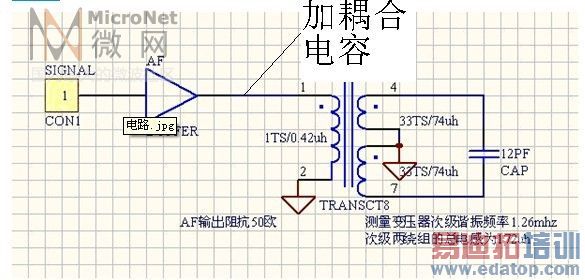

建议你加入通交隔直的电容尝试一下,如果有直流,你的初级线圈对于直流相当短路,这样你的静态工作点很可能会向饱和区偏移,造成输出信号过小,当然这只是一种可能性,不确保你的问题肯定适用!
建议你加入通交隔直的电容尝试一下,如果有直流,你的初级线圈对于直流相当短路,这样你的静态工作点很可能会向饱和区偏移,造成输出信号过小!
谢谢楼上的,祝身体健康工作顺利
