共面波导CPW计算问题
录入:edatop.com 点击:
先有一共面波导衰减器,阻抗50,微带宽2mm,间隔0.8mm,E=9.6陶瓷片,厚度0.3mm,金属厚度0.003,测试结果正常。
以上尺寸都是根据实物量出来的。不是很准确。但是误差不会超过0.1

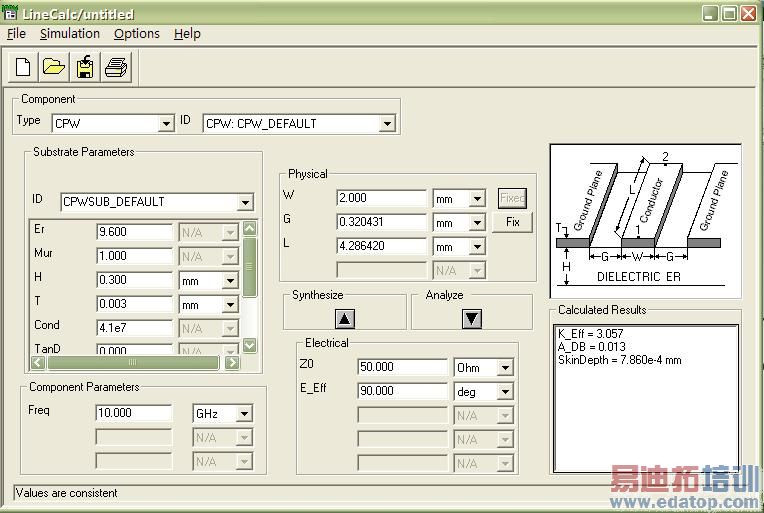

但是用ADS计算为:微带宽2mm,E=9.6陶瓷片,厚度0.3mm条件下,间隔计算值却=0.32mm,到底哪一种对?
附图
以上尺寸都是根据实物量出来的。不是很准确。但是误差不会超过0.1
但是用ADS计算为:微带宽2mm,E=9.6陶瓷片,厚度0.3mm条件下,间隔计算值却=0.32mm,到底哪一种对?
附图
在线等请求高人回答
个人觉得ADS算的不准,你把G改成10mm算一下,明显是不对的。你可以用HFSS建模算一下,应该是准的。
谢谢,用HFSS模拟过,测量的是正确的,ADS计算有误,请问高手,HFSS或者ansoftdesigner里面有CPW的计算器吗?
ansoftdesigner里面有CPW、MS的计算工具的!
