ADS中有关PLL相噪仿真时器件相噪参数是如何的设置?
录入:edatop.com 点击:
本人在查看ADS的例子时,发现附图中的不明白的设置:

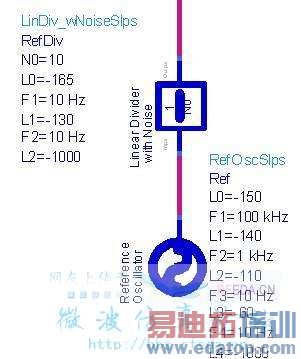

为何REFDIV中F1与F2的频率值都为10Hz,而L1与L2分别为-130,-1000
Ref的F3,F4也置为10Hz,而L3,L4分别为-60,-1000?
不明白,还请知道的解释一下,谢谢
为何REFDIV中F1与F2的频率值都为10Hz,而L1与L2分别为-130,-1000
Ref的F3,F4也置为10Hz,而L3,L4分别为-60,-1000?
不明白,还请知道的解释一下,谢谢

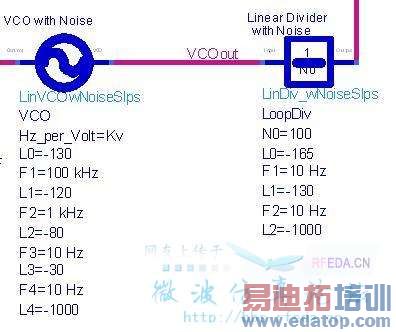

VCO以及分频器相噪的设置也存在同样的现象。见附图
自己顶一下,看看有没有人看到后能热情解释一下
我来顶一下!
同感,顶一下!
我也想知道答案
确实不解,帮顶。
