ADS仿真阻抗匹配遇到的问题
录入:edatop.com 点击:

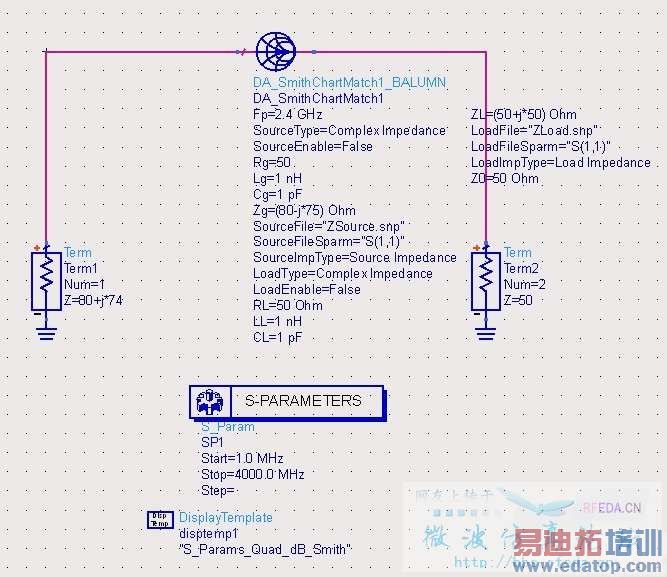

我在仿真阻抗匹配时,遇到这样的问题,如附图所示,一端是80+75j,一端是50.

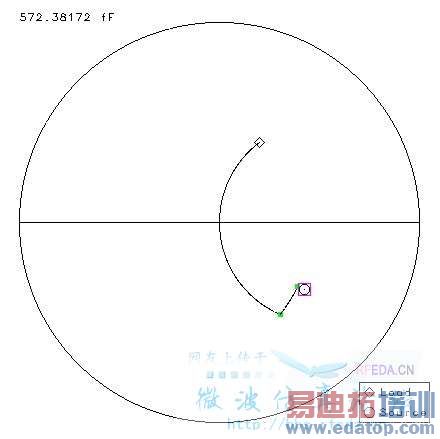

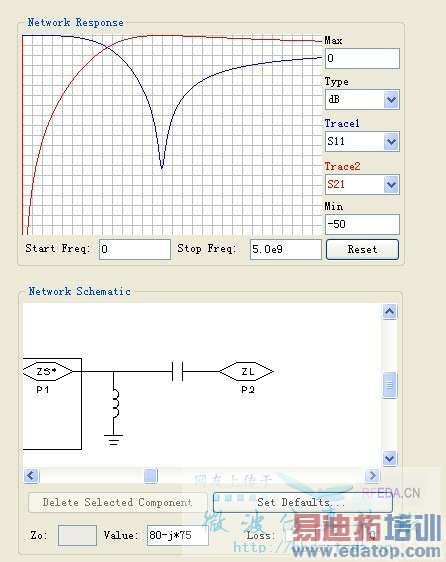

为了实现共轭匹配,在SMITH里面把源阻抗变为80-75j,然后仿真得到的匹配,S11参数也很正常,

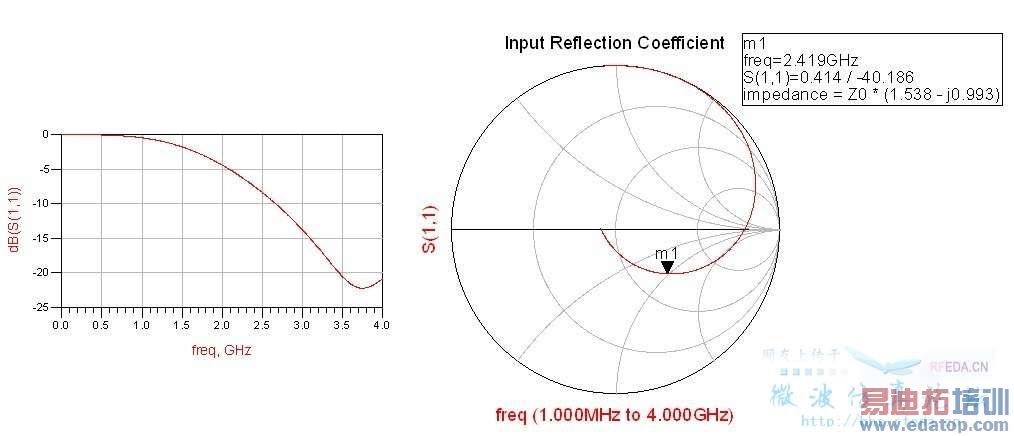

但在整体电路的仿真中,S11参数却很不理想。不知道是不是我理解错了共轭匹配的意思?谢谢!
为了实现共轭匹配,在SMITH里面把源阻抗变为80-75j,然后仿真得到的匹配,S11参数也很正常,
但在整体电路的仿真中,S11参数却很不理想。不知道是不是我理解错了共轭匹配的意思?谢谢!
。惭愧,我犯了一个巨大的错误,在SMITH原图里输入阻抗,要是只输入一个50,它会自动变成50+50j,必须要输入50+j*0,才行。
