耦合线滤波器介质板问题

录入：edatop.com 点击：

我按照教程画了一个耦合线滤波器，性能指标都符合要求，layout如附件所示，我想在CST中画一下，所以要知道耦合线滤波器的介质板的高度和介电常数，还有是否接地等，请问这些信息在ads中如何看到，谢谢！

我自己随便画的，结果CST中结果乱七八糟，彻底无语了呵呵

我也无语了……

不清楚啊！

耦合线的长度，宽度，间隔，这些参数在ads中都是可查询的，但是介质板的介电常数和厚度是怎么个情况呢？是不是需要接地呢？

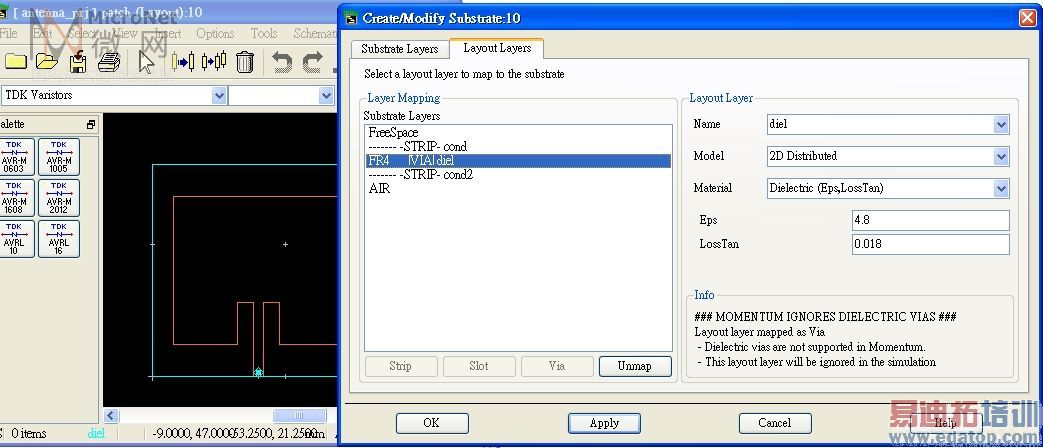

介质板的介电常数和厚度在ADS中都有啊，你做这个滤波器的时候就应该已经定义了，不然怎么做呢，是吧。在CST中有接地面的，设一个就OK了。我也正在做一个带通的，打算做一个板子出来，呵呵

你之前在弄微带的时候应该有设置MUSB这个东西吧介电常数和厚度里面有！

教程里有设置MUSB，就可以设置介电常数和厚度

我也不了解啊

這樣解決你的問題了嗎！?
