S2P模型增益压缩仿真问题请教

录入：edatop.com 点击：

大家好：

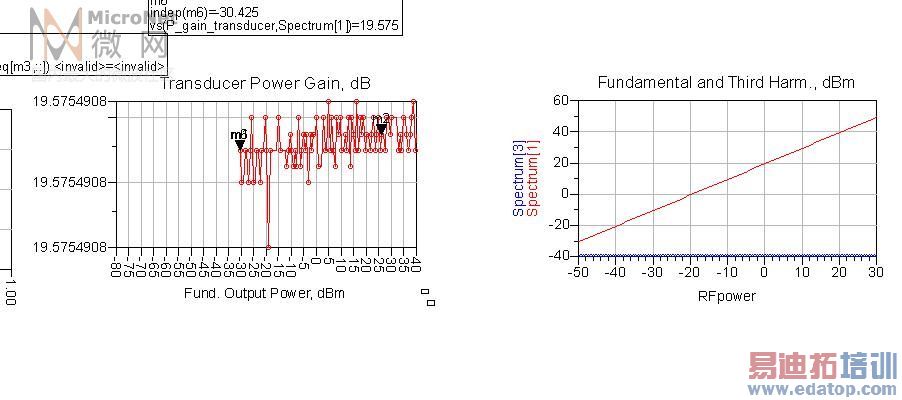

我用管子的s2p文件按照最小噪声的要求得到源负载阻抗匹配后，只能仿真出整个电路的NF,gain,驻波，为什么做增益压缩仿真时得到的是条直线，没有出现增益压缩现象呢?是不是S2P模型做的电路不能仿真P1db,ip3参数啊？经验少，请大家多指点，谢谢啦！

仿真P1db,ip3参数需要＂大信號＂模型(AC/DC)，例如; SPICE MODEL...
也就是說需要能被DC直流電源驅動的電路！
S-parameter 只是＂小信號＂模型 (AC only), 而且此參數向來都只提供
"配合專有治具作正常工作下量取的參數",不會提供"失效參數" 例如; NE3512的S2P,其中就有 Vds=2V / Id=10mA！

帮你解决问题的人，记得给与他们评分，和感恩

S2P模型做的电路不能仿真这几个非线性的参数的，如P1db,ip3，必须用大信号模型才行呢！因为S2P是在固定偏压下测试的小信号模型。

s2p模型属小信号S参数，里面带偏置的，是线性仿真。P1dB等属非线性仿真，当然不能用小信号S参数了。
