ADS中如何由StepResponse产生眼图
在SI仿真中,经常会有一些模型是Hspice的模型,而模型的default设定是产生Step Response, 当然有很多方法可以用Hspice或者其他Tool产生眼图,假如不想做太多设定,也可以有另外一种方案:由Hspice产生Step Response, 用ADS将其转换成Eye Diagram。

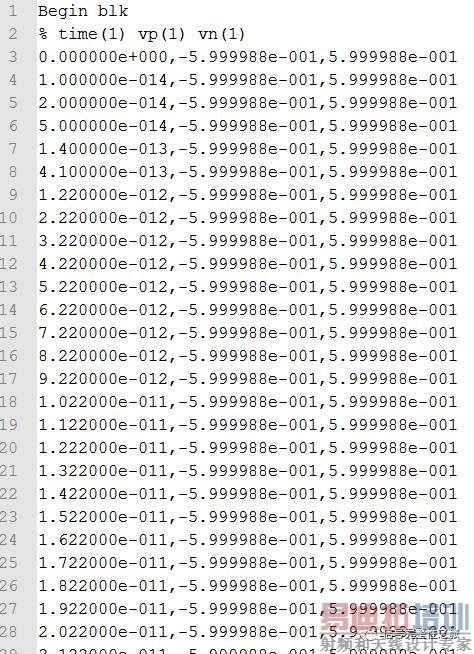

假如有一个Setp Response的文件如下图,第一列为时间,第二列为Vp, 第三列为Vn.
1将阶跃相应文件导入到ADS

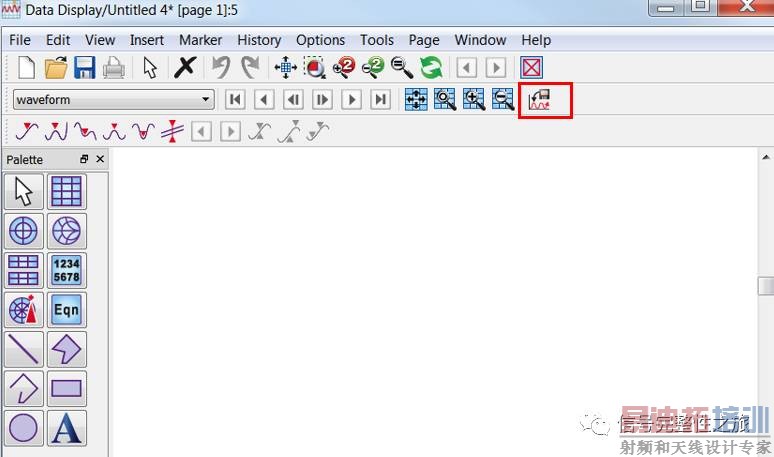

新打开一个"new display windows",点击“Start the data file tool”

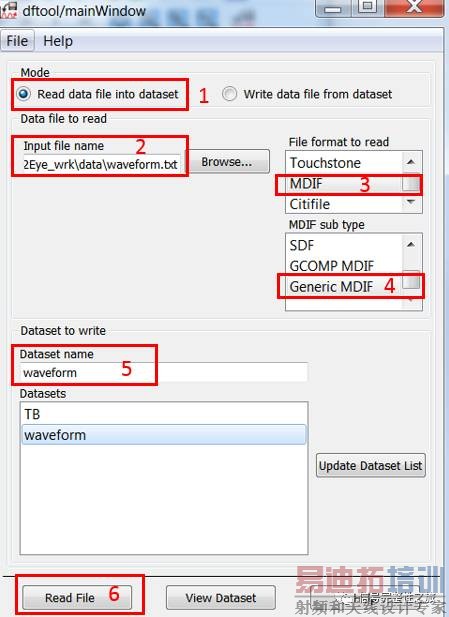

依次进行设定:
出现Warning信息,点击“YES”。

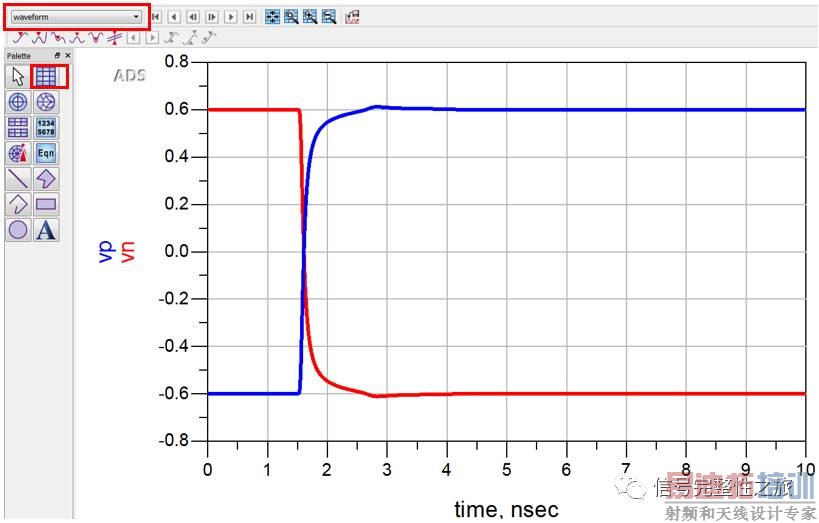

会在波形显示窗口里面显示Setp Response。
同时,在原文件夹路径下产生一个.ds文件,至此,我们已经将step response导入到ADS里面了。
2在ADS里面产生眼图

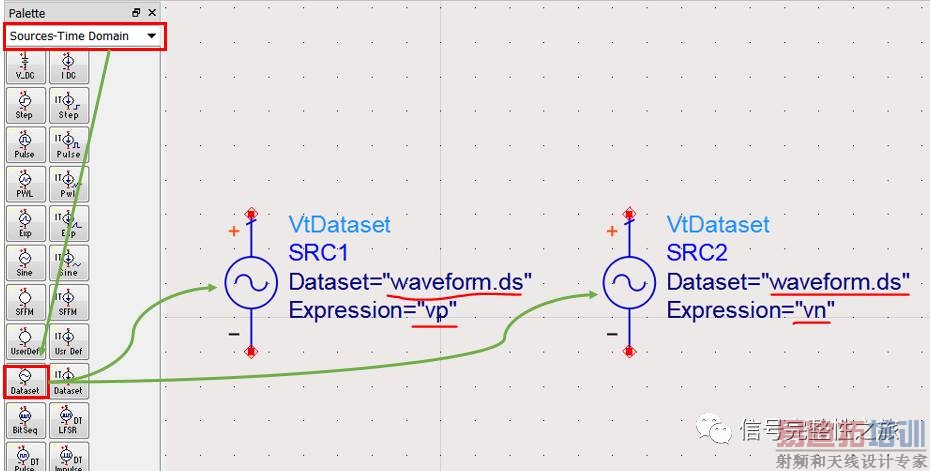

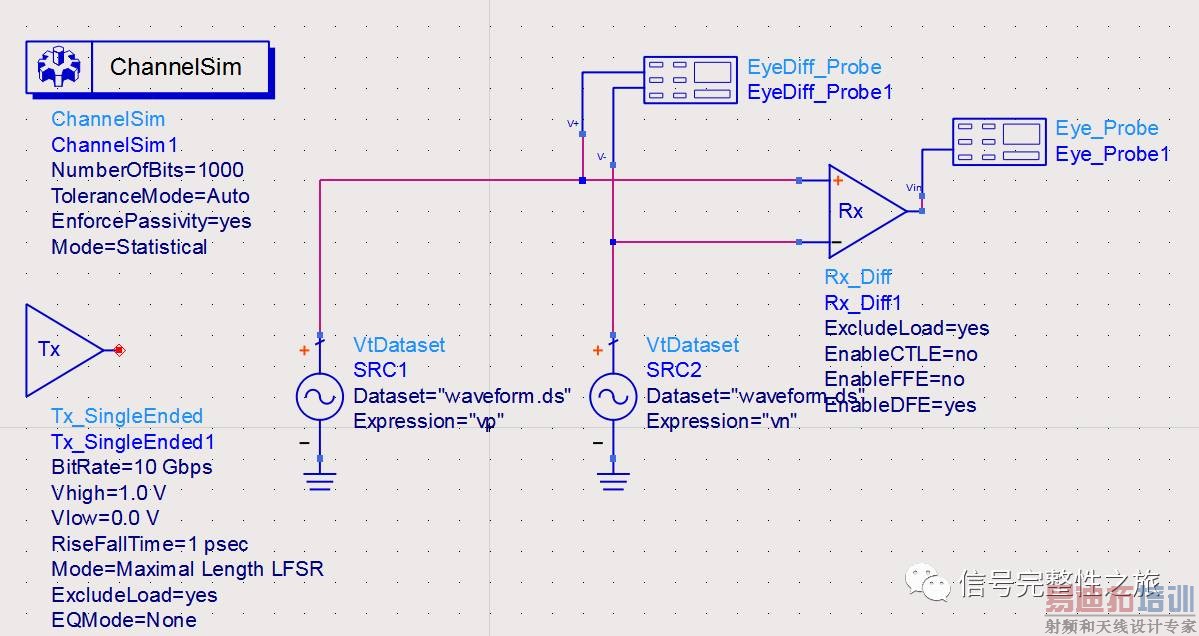

新建电路图文件,并将.ds文件导入到VtDataset。

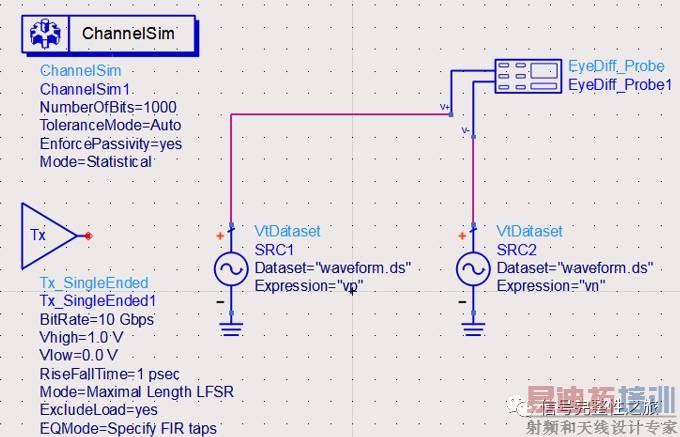

连接信号源和示波器

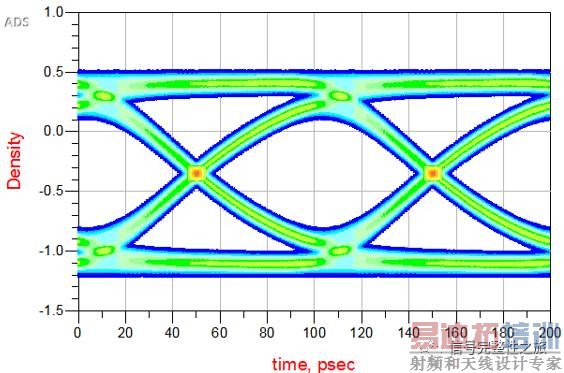

进行仿真,即可看到生成的眼图。
3对波形进行优化
如果对仿真出来的波形不满意,还可以对其进行优化。

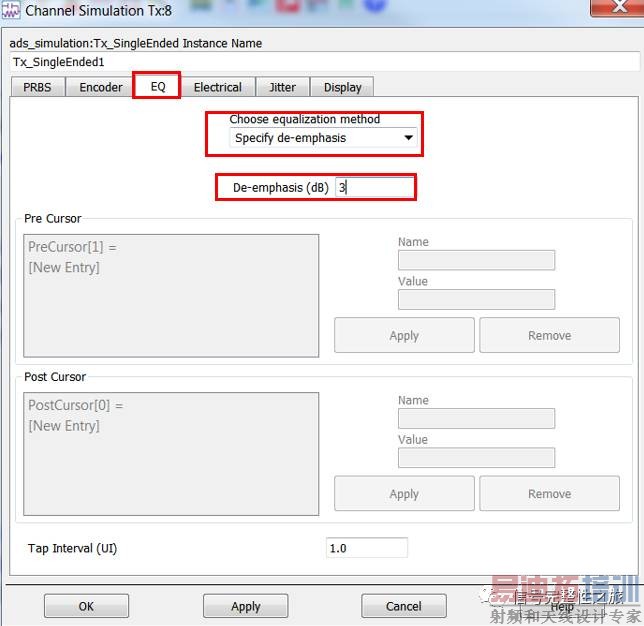

在TX端加入EQ设置,比如de-emphasis为3dB:
眼图有了改善。
如果有RX端AMI模型,可以使用RX端AMI模型对RX均衡参数进行设置,如果没有RX端AMI模型,也可以用ADS的模型进行替代。

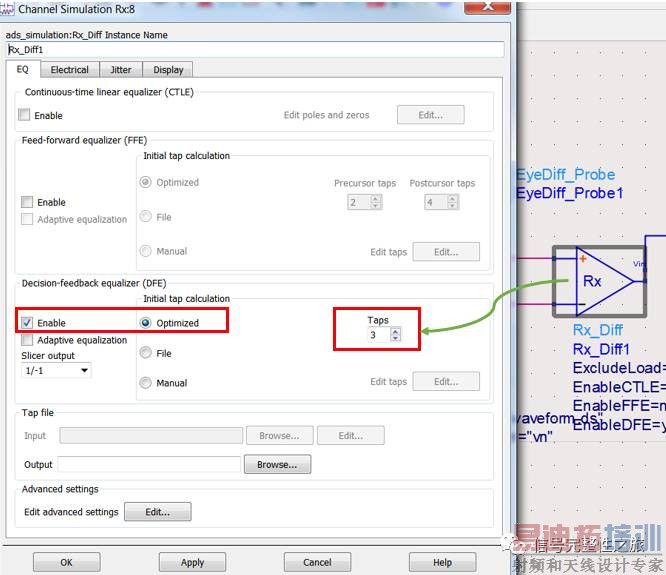

对RX端进行DFE优化。

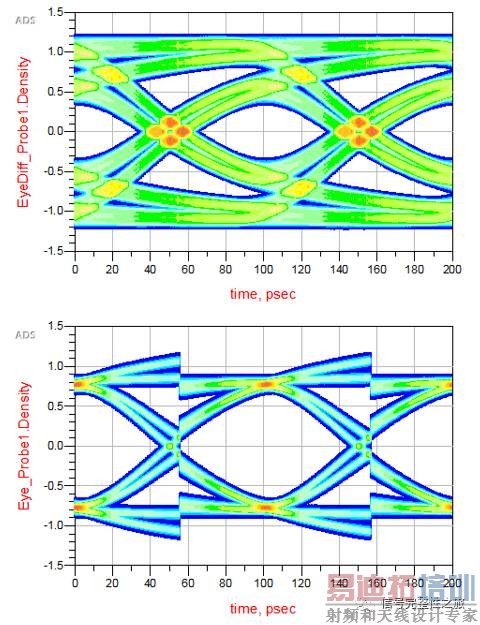

DFE前后的波形分别如下:
完
文章为作者本人学习总结所为,不代表任何团体和公司观点,敬请选择阅读。本人在写作过程中,力求正确准确,但由于水平有限,错误在所难免,如有错误之处,还请各位大侠指教。一起讨论,共同进步。
