ADS高速电路设计/信号完整性仿真专题之串扰

    编者注：高速电路设计是当下电路发展的趋势，那么仿真对于高速电路设计而言是不可或缺的一种手段。15年的时候开始给大家分享一些软件使用方法，接下来结合一些实际和热点问题给小伙伴们继续分享。大家对于一些比较关注的话题或者困惑的问题，也可以留言，进一步交流。

        鉴于国内外的很多ADS的资料都是微波射频领域的，接下来，会慢慢的分享一些ADS在信号完整性领域经常使用的小功能和技巧。

    今天给大家介绍使用ADS进行串扰的仿真。串扰在高速电路设计中被提及非常多的一个话题，串扰要么不产生问题，要产生了问题就很难解决，所以建议大家在做设计之前做一些串扰仿真，通过仿真了解各种因素对串扰产生的影响，这样比大家死机硬背一些教条主义经验要好的多。

        关于串扰的理论，大家可以参照Eric的《信号完整性分析》等书籍。

        小伙伴们可能都知道，串扰与很多因素有关系，如传输线之间的耦合长度、传输信号的上升时间、传输线之间的间距等等。这里就以这三个因素为例，对串扰做一些定性的分析：

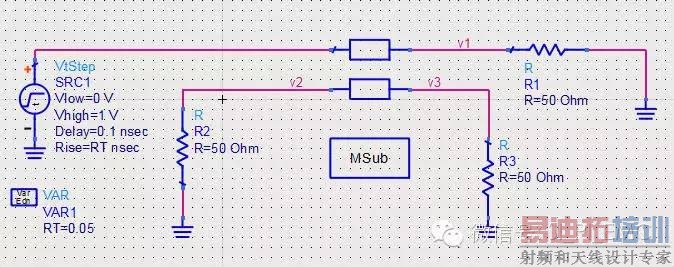

        在ADS中搭建仿真的拓扑结构，这一点非常的重要，因为要是拓扑结构搭建都有问题，那么就使得仿真结果变得不可分析，所以，在如下的仿真中，都尽量以单一变量做仿真实验。

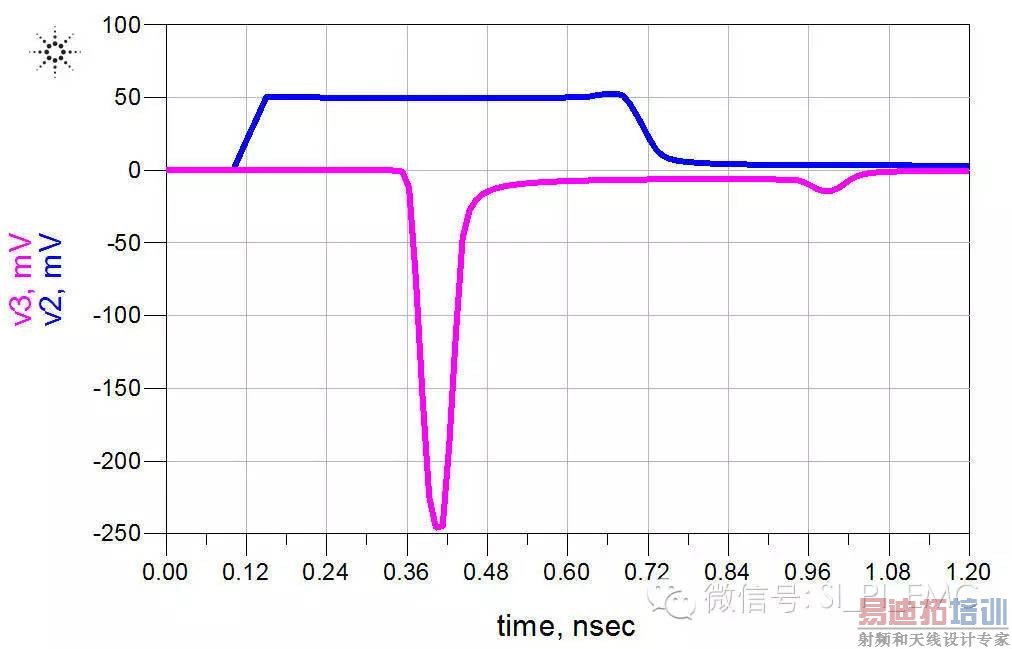

得到的串扰结果如下（蓝色为近端串扰NEXT，粉色为远端串扰FEXT）：

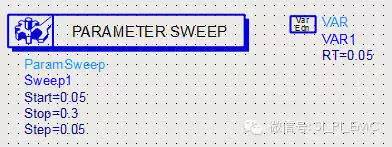

        1、上升时间：考察上升时间时，其他的参数都不变，只改变上升时间的变量，所以需要加入变化参量和扫描参数，如下所示：

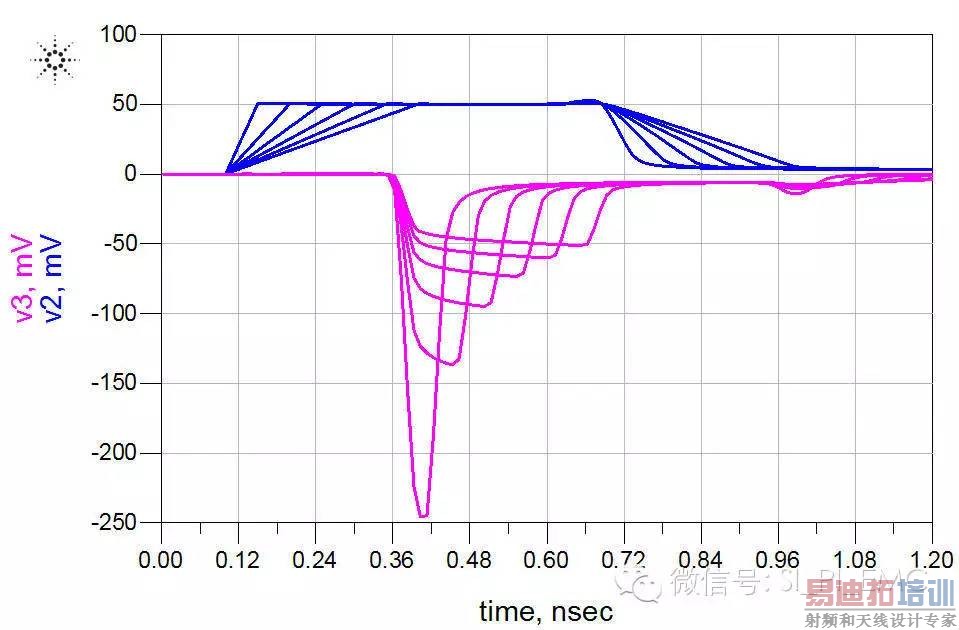

        上升时间从50ps开始，300ns截止，每隔50ps仿真一次，得到的仿真结果如下：

  结论：随着上升时间变长，其远端串扰变小，饱和长度变长。

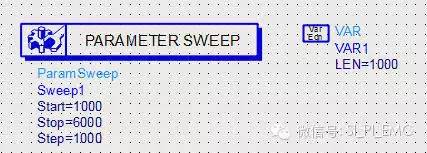

        2、耦合长度：改变耦合长度，其他参数保持不变。长度由1inch开始，截止到6inch，每隔1inch仿真一次，变化参量和扫描参数如下：

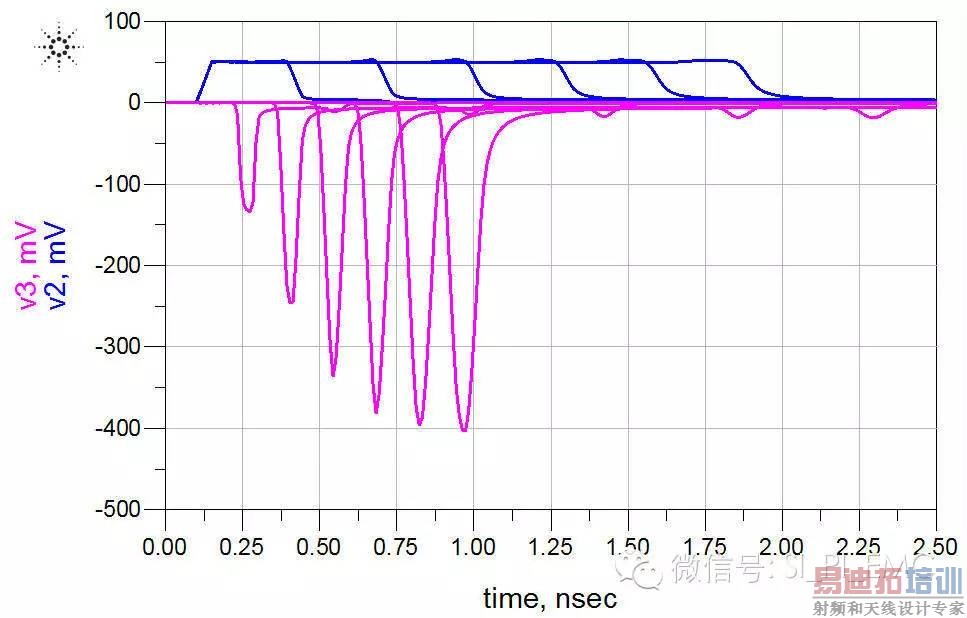

得到的仿真结果如下：

        结论： 随着耦合长度的增加，其远端串扰一直在增加，在1inch之前就已经达到饱和长度，所以在此实验中，1inch之后增加耦合长度对近端串扰没有影响。

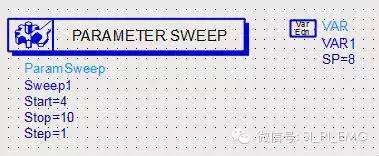

3、传输线间距：改变传输线间距，其他参数保持不变。间距由4mil开始，截止到10mil，每隔1mil仿真一次，变化参量和扫描参数如下：

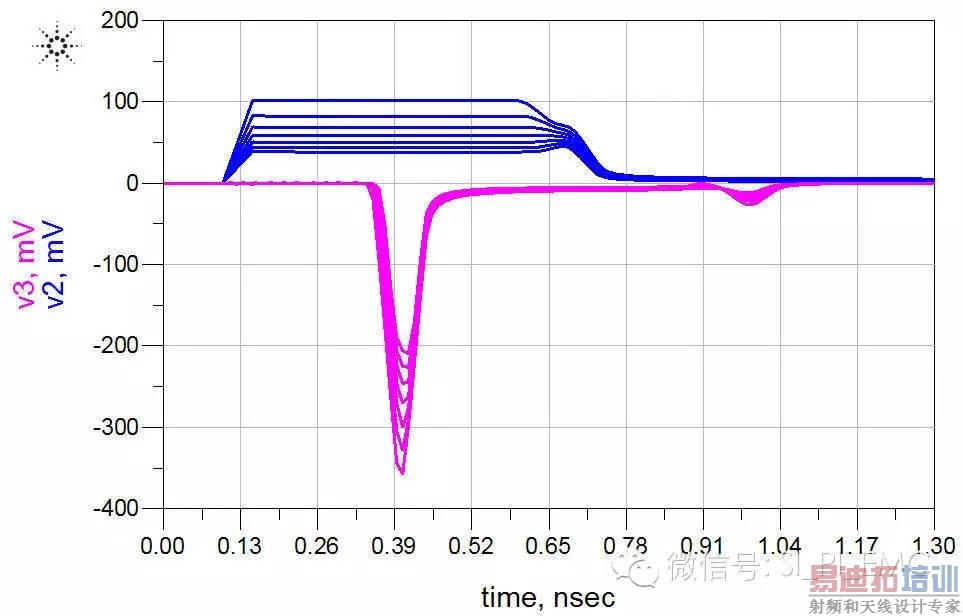

得到的仿真结果如下：

         结论：由仿真结果可知，其间距越大，其近端串扰和远端串扰都会变小。

        以上这些仿真例子只是抛砖引玉，大家可以进一步的仿真对比微带线与带状线的串扰、仿真对比包地对串扰的影响、传输线到参考层的距离等等。

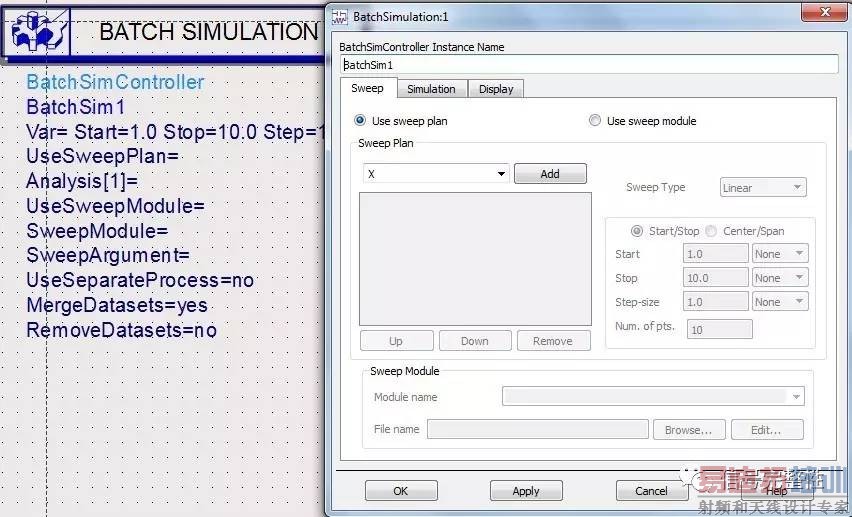

        在这些实验中，讲解了ADS参数扫描（Sweep）的仿真，还可以对多个参数同时进行扫描，即使用BatchSimulation功能：

         其实大家在做硬件电路设计很多时候都会死记硬背很多公式和结论，比如满足3W规则，高速传输线链路上不能加Via，等等。记得住也记得对当然很好，但是如果记不住也不知道对不对，还不如使用一些简单的仿真软件对相关的问题进行仿真，就可以得到很多实用的经验和结论，那么在设计的时候就可以做到有的放矢。
