用ADS做高速串行通道仿真
ADS通道仿真
以ADS自带的PICE Channel做为例子,做相应修改来说明高速串行通道仿真。

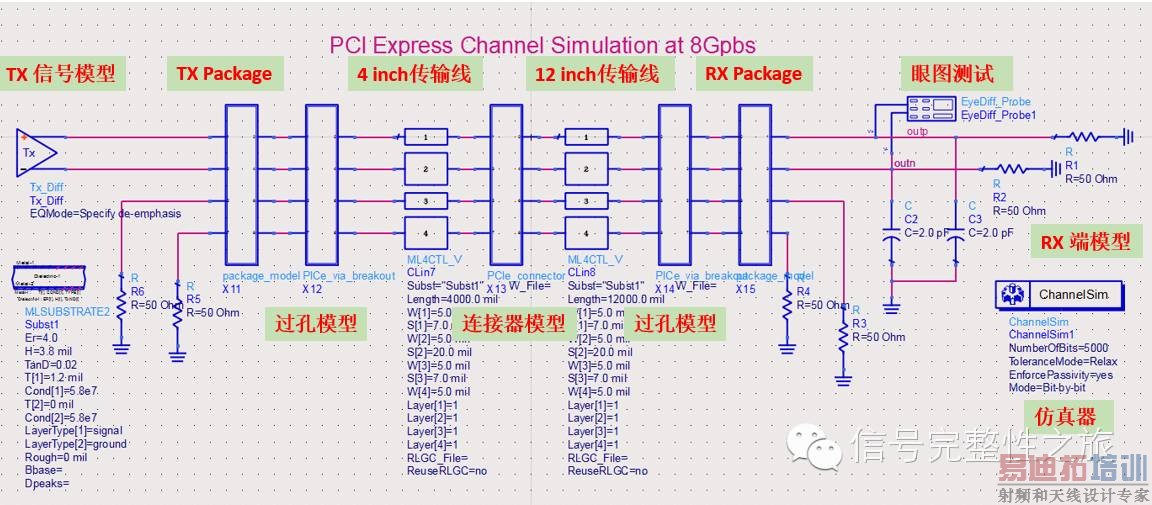

整体信号Channel如下,信号经源端发出以后,经过TX端 Package, PCB过孔,传输线,连接器,传输线,PCB过孔,RX端Package, 到达接收端,此处以RC网络做为RX端模型。

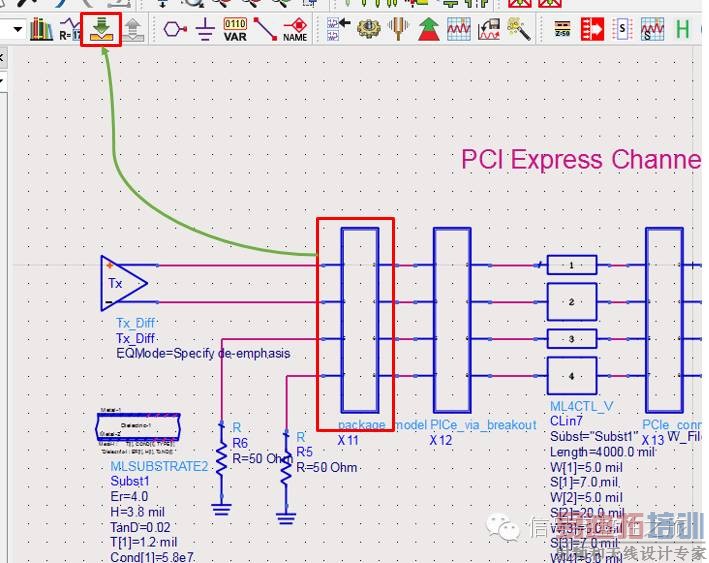

在整个通道中,可以选择其中元件,单击 ”Push Into Hierachy“按钮,可以进入下一层电路,这样的做法可以让整个Channel看起来简洁,明了。

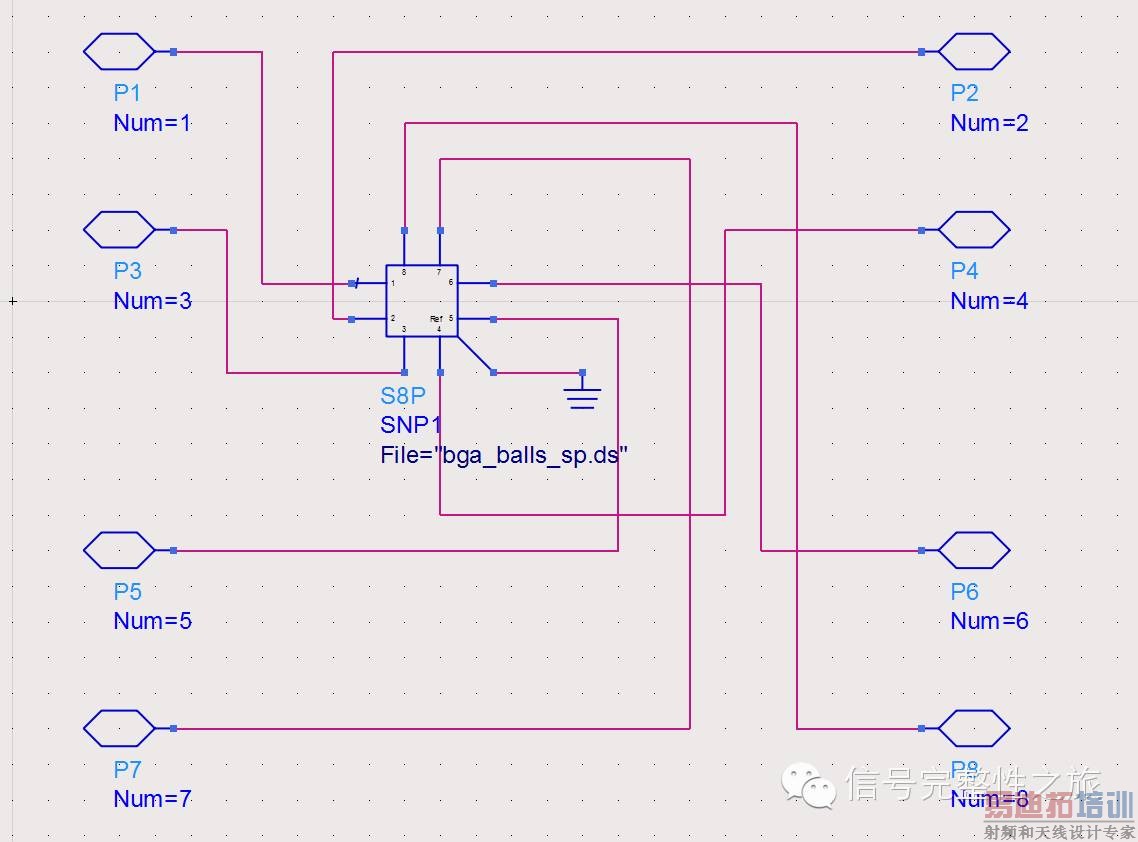

展开以后如下图所示,源文件为一个S8P的S参数模型:

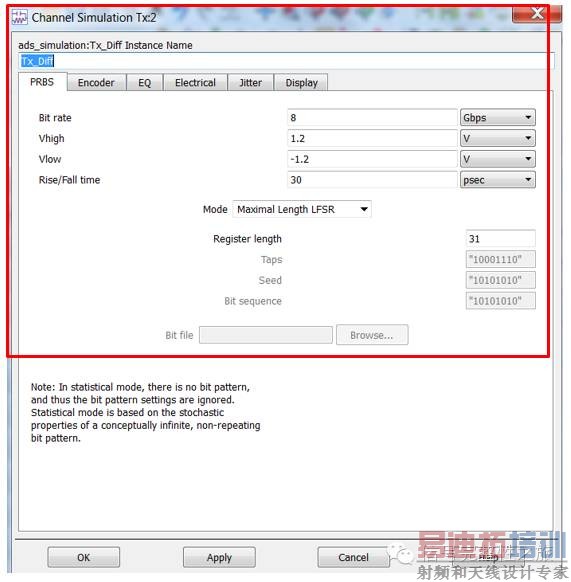

TX 端设置如下,比特速率为8Gbps, Vhigh=1.2V, Vlov=-1.2V, 上升、下降沿时间为30ps, 移位寄存器长度为31。

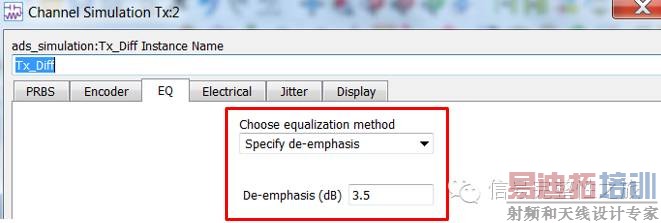

EQ设置为De-emphasis=3.5dB:
仿真器工作模式设置为Bit-by-Bit模式,仿真比特数为10000。

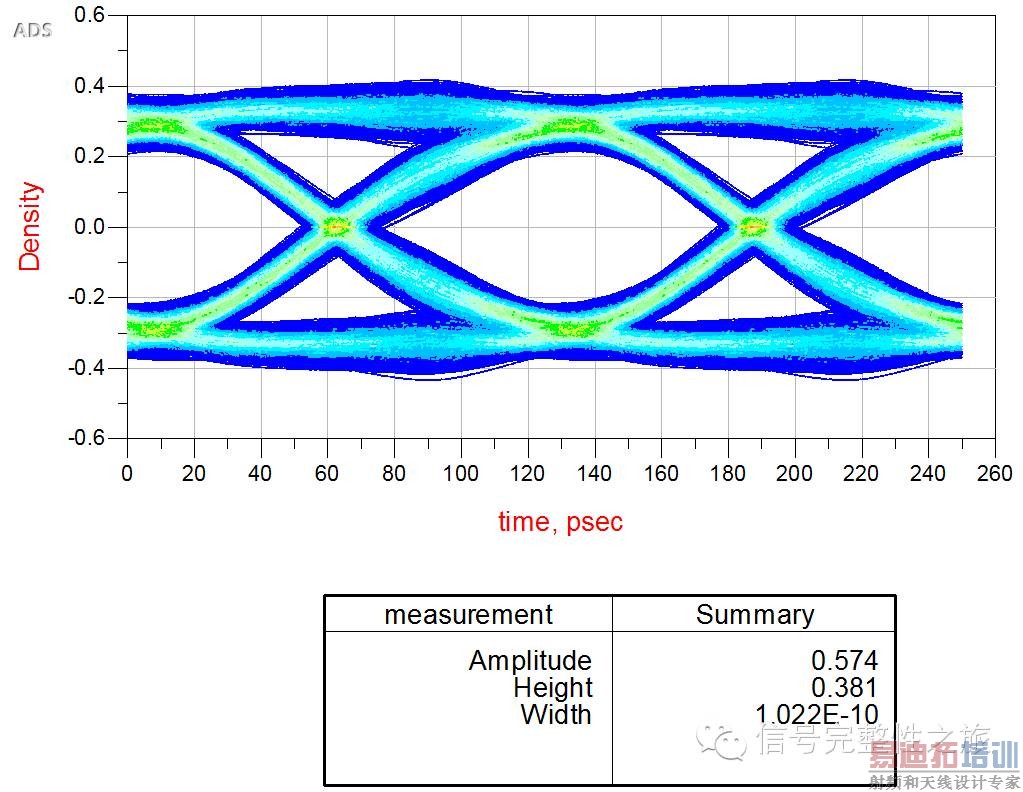

运行仿真,仿真眼图和数据统计如下图,波形很理想:
上面是在不考虑Crosstalk的情况下的仿真,现在我们考虑Crosstalk的影响,在Channel中加入Xtlk_diff信号串扰源,如下图,设定采用默认值:
仿真波形如下,可以看出来眼宽和眼高都比没有Crosstalk的要小,但不是特别明显:
为了进一步说明Crosstalk的影响,将差分对之间的间距减小到10mil, 仿真波形如下,可以看出来,影响非常明显了。
这是一个最简单的例子,却说明了用ADS进行高速通道仿真的各个环节,读者如有兴趣,可以对之进行各种修改,比如传输线长度,传输线模型,EQ设置,等等,看看结果会有什么差异。
后续打算将对高速通道仿真中各种均衡参数的设置和优化进行相关说明。如有不同方法和建议,随时欢迎交流。
