ADS信号完整性专题：SIpro， PIpro

这几年，EDA软件貌似都更新的特别快，快的让人应接不暇。每年都感觉有很多的东西需要去学习。今年，就看到Keysight 公司的ADS 更新到了2016年版本，Ansys 更新到了Ansys 17.0， Mentor 公司的Hyperlynx也有所更新，Cadence也有更新，但是不知道是否更新到了Sigrity部分。

由于项目进度的原因，新版本的ADS到了之后一直没有很完整的使用过，所以就陆陆续续的用到哪看到哪。原本以为软件的升级无非就是多加入一些kit，或者是算法稍有优化，但是当看了ADS的工程师介绍以及自己这段时间的使用，发现这一次ADS软件有了很大的改变，特别是关于高速电路的信号完整性以及电源完整性，也有一些非常“走心”的设计。应部分“好奇猫”（主要是没有使用到新版ADS的工程师）要求，今天我给大家分享一下我的一些感受。（说明下，以下都是我从2014版本开始对比的）

做为一位高速电路设计和仿真工程师，关注的首先是SI和PI方面的功能，这个也是这一次ADS2016的一大亮点。

 声明：分享的部分只是作者常用到的部分，没有用到的部分更新的，工程师自己去寻找亮点吧。

1、SI/PI pro

         在2016新版的软件上集成了这两个新功能，叫做SI/PI pro。

         咱们暂且不讨论这两个功能是否能满足工程师需要的精度，单纯的说这两个功能的增加就能使其使用便利性就得到了很大的提升。在此之前ADS经常被吐槽的就是版图的后仿真能力。两个功能这次非常好地补齐了原来的短板，现在可以很简单的在ADS中做电源完整性仿真以及PCB板级S参数的提取。

2、元器件库方面（Palette）

       Palette的设计是新版ADS非常走心的一个点。老版本的元器件库如下：

        以前每次在器件库里面查找器件时，有的在比较后面，可能会要找好一会，但是新版本做了很大的改善。新版本的Palette如下：

      新版本分成了三个部分，分别是最喜欢的库、最近使用过的库和所有的库。对于工程师来讲，经常使用的库也就那么几个，相对于上百个库来说，这就简单了很多（这个必须点赞）。

3、S参数使用

         S参数这部分的改变也是新版本中改动比较大的。首先是调入S参数元件时，老版本如下左图，新版本如下右图：

         这个改变就是直接调入一个S参数载体SnP，然后加载S参数即可，不管你是多少个port的，调入之后即可，多简单。其实IBIS的调入早就是这样的啦。

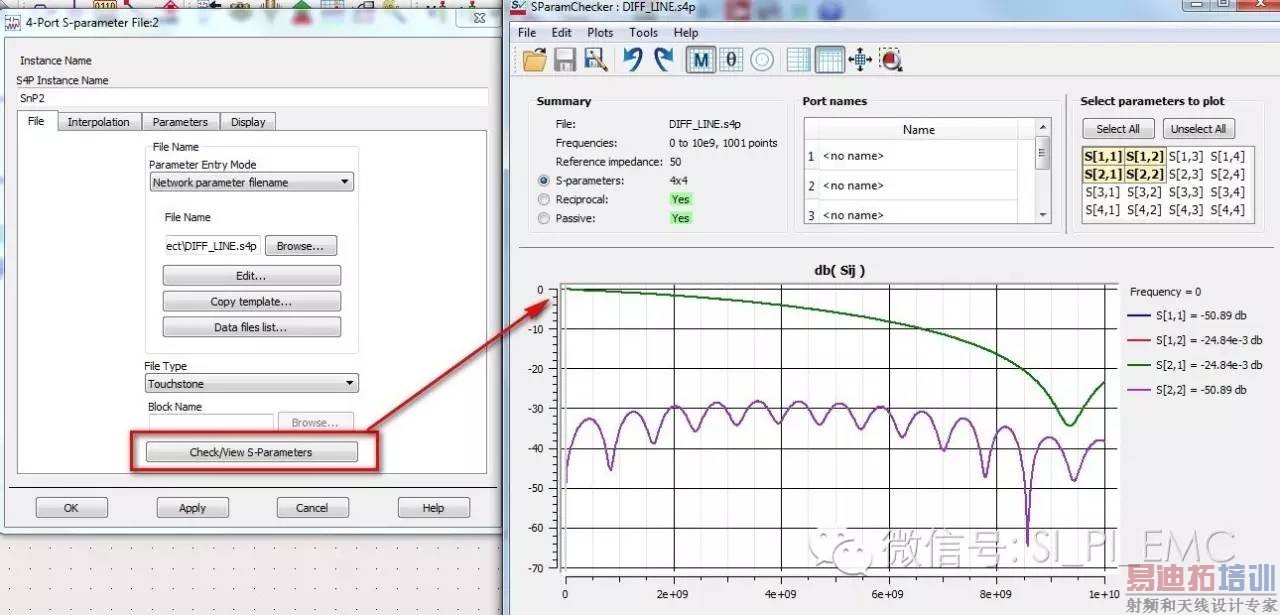

         其次就是S参数的检查和图形化，如下所示，在老版本的软件中，只能搭建S参数仿真结构，然后还得去找对应的端口连接，新版的设计不管是对老鸟还是菜鸟来讲都是非常直观并节约时间的改善。不仅可以检查S参数无源性、互易性，还可以编辑S参数以及查看Smith图等等（自己赶紧去试一试）。

4、 Eye_Probe方面：

           在通道仿真时，通常在Tx model处需要设置仿真的频率，在Eye probe处也需要设置速率，新版本的软件在此也做了改善，也感觉非常“走心”，再给一个赞^_^。另外，在新版的软件中加入了DDR4的mask（DDR4的规范里面有对mask做明确的定义）。

    14版本和16版本的分别如下图所示：

5、Others

         看ADS新版的介绍上还说到了增加了PAM4、DDR总线等的仿真kit，由于还没有使用到，所以就先写这么一些吧，后续再有什么发现，再给大家分享。
