ADS信号完整性专题之通道仿真负载选择
从事信号完整性仿真的朋友都知道,ADS在通道仿真上有其优势所在,但是很多朋友却使用不好这个优势。在使用过程中总会存在一些小小的问题。今天就给大家分享一个网友问到的问题。就是在使用通道仿真的模型时,仿真的结果总是一个闭合的眼图:

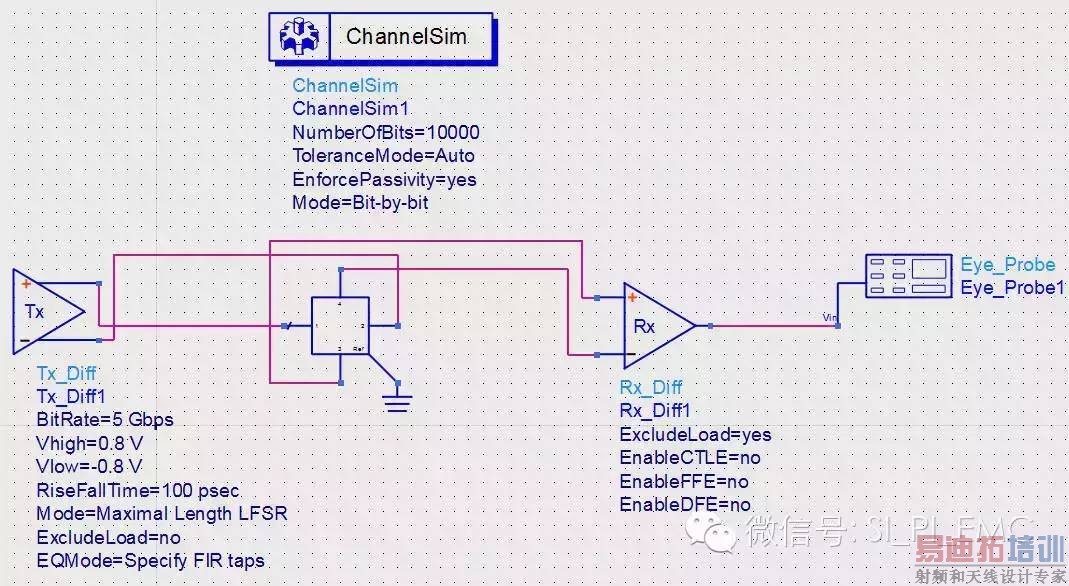

如下是一个差分通道仿真的拓扑结构,其中包含仿真控件ChannelSim、一个发送端的模型、一个接收端的模型、一个4端口的S参数以及一个眼图探针,如下所示:
仿真设置为5Gbps的速率,高低电平为+/-800mV。TX端的模型中Electrical一栏中默认设置如下:
其他的设置保持默认值,得到的仿真结果如下所示:
从结果上看,整个眼图都是闭合的,右边的波形也是完全不正确,最大值都已经超过10V,与网友的描述一致。那么这是为什么呢?其实问题就是出在刚才的那个Electrical中的设置。勾选上Exclude load,表示这个模型的驱动阻抗相当于0,源端不分压,0.8V还是0.8V。同时,源端阻抗严重失配,全反射。显然,其结果与实际的不一致。这个时候应该不勾选Exclude load,设置成100ohm,与链路匹配,如下所示:
这时就相当于驱动阻抗为100ohm,源端分压,0.8V变成0.4V。同时,源端阻抗匹配,没有反射。得到的结果如下:
这就是实际上的一个眼图和波形。眼图的轮廓很清晰,波形的信号质量也非常的好。
同样,在RX端也有这个选项。刚才所有的仿真,都是保持RX端勾选上exclude load。
这是一个小小的问题,但是很多人就不太注意这些小细节,在仿真的时候就容易出现这些问题。
