ADS信号完整性分析之：前馈均衡器（FFE）是如何改善高速数字信号的？

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

FFE是为输入信号产生延迟和加权和的抽头延迟线电路。FFE广泛用于SERDES接收机中，以减轻由有损通道引起的码间干扰（ISI）。图1为三抽头FFE示例。优化抽头系数C0、C1和C2从而最小化ISI。

图1.三抽头FFE示例

在该示例中，抽头系数是-0.11、0.65和-0.24。第一个抽头用于最小化该信号前ISI。第二个抽头用于调整主信号电平，第三个抽头用于最小化该信号后ISI。注意这里的抽头系数被归一化，其中|C0|+|C1|+|C2|=1。判决反馈均衡（DFE）的输出脉冲响应在前符号和后符号的采样点处没有干扰，如图2所示。

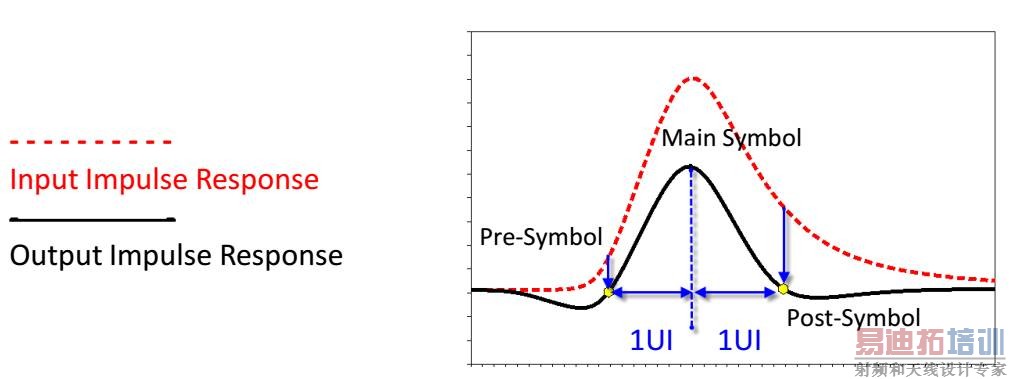

图2. FFE的输出脉冲响应在前符号和后符号采样点处无干扰

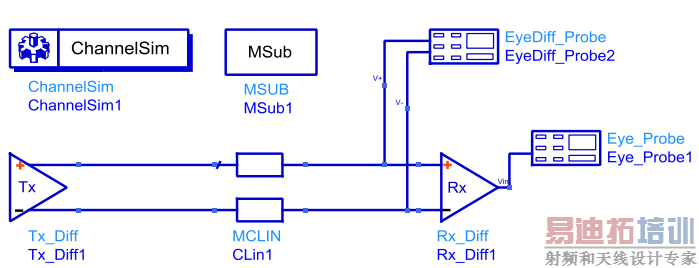

在如图3所示的通道仿真中，Rx_SingleEnded和Rx_Diff元件允许用户使用“优化的初始抽头计算”，如图4所示。当仿真结束时，最佳抽头值将写入文本文件。图5左图为无FFE的眼图，右图为有FFE的眼图。可以看出，FFE改善了眼图。

图3.通道仿真

图4.使用FFE中的优化功能优化抽头值

图5.无FFE的眼图（左图）与有FFE的眼图（右图）
